Końcówka zaworu z odcięciem wgłębnym
Smukły kształt zapewnia dobrą dokładność obróbki!
- Wysoka przystępność dzięki kompaktowej konstrukcji zacisku
- Realizuje wysoce precyzyjną obróbkę gniazd zaworów
Z najkrótszym występem rozwiertaka Wysoka precyzja przetwarzania
Mechanizm regulacji bicia rozwiertakaStabilny, zapewnia dokładność obróbki.
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Zawory wykańczające typu wgłębnego są dostępne z dwoma rodzajami mechanizmów mocowania rozwiertaka: „ NLC ( tuleja bez nakrętki )” i „ Side Lock ” .
Typ NLC eliminuje nakrętkę zaciskową wymaganą w konwencjonalnych uchwytach zaciskowych, umożliwiając odchudzenie korpusu oprawki i uniknięcie kolizji z przedmiotem obrabianym, umożliwiając łatwy dostęp do obszaru obróbki i minimalizując ilość występu rozwiertaka.
Istnieje również możliwość regulacji bicia rozwiertaka, zapewniając stabilną dokładność obróbki otworu prowadzącego zaworu.
Dwa rodzaje mechanizmów mocowania rozwiertaka
Dobry!
Typ NLC
Typ zamka bocznego
Struktura

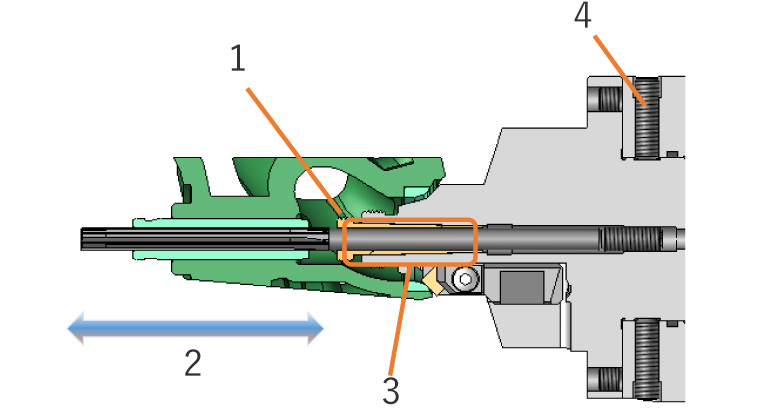

1: Beznakrętkowa tuleja zaciskowa 2: Występ rozwiertaka
3: punkt zaciskowy 4: Śruba regulacji bicia rozwiertaka

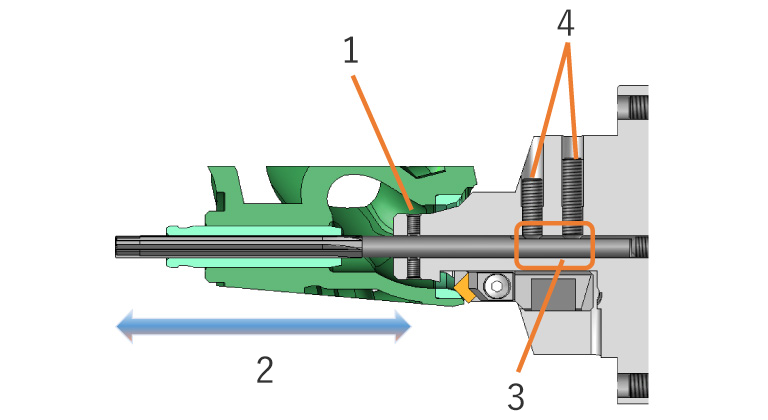

1: Śruba regulacji bicia rozwiertaka
2: Występ rozwiertaka
3: punkt zaciskowy 4: boczna śruba zabezpieczająca
Dokładność bicia rozwiertaka
◎
◎
Występ rozwiertaka
◎
○
Wykonalność
○
○
Cena
○
◎
O to chodzi!
Typ NLC Najkrótszy wysięg rozwiertaka
Doskonały!
Produkt konwencjonalny

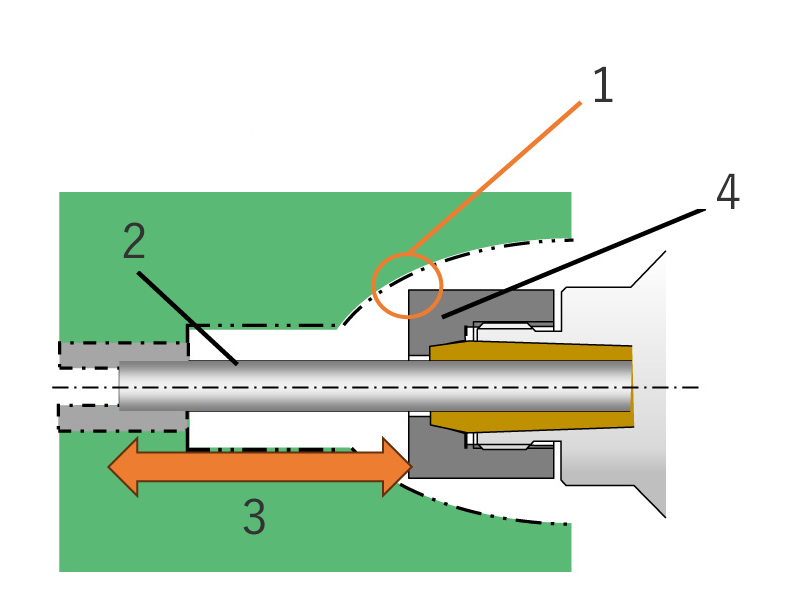

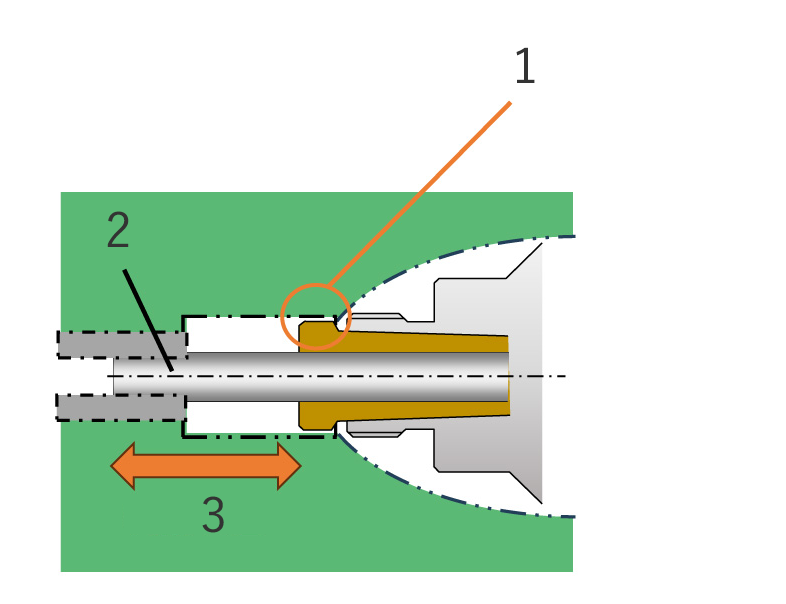

1: Nie zbliżaj się do przedmiotu obrabianego, ponieważ
2: Rozwiertak
3: Długi występ
4: Nakrętki zaciskowej
2: Rozwiertak
3: Długi występ
4: Nakrętki zaciskowej
Typ NLC
1: Wysoka dostępność beznakrętki zaciskowej
2: Rozwiertak
3: Krótki występ
2: Rozwiertak
3: Krótki występ
O to chodzi!
Specjalna metoda mocowania/odłączania tulei zaciskowej typu NLC
Doskonały!

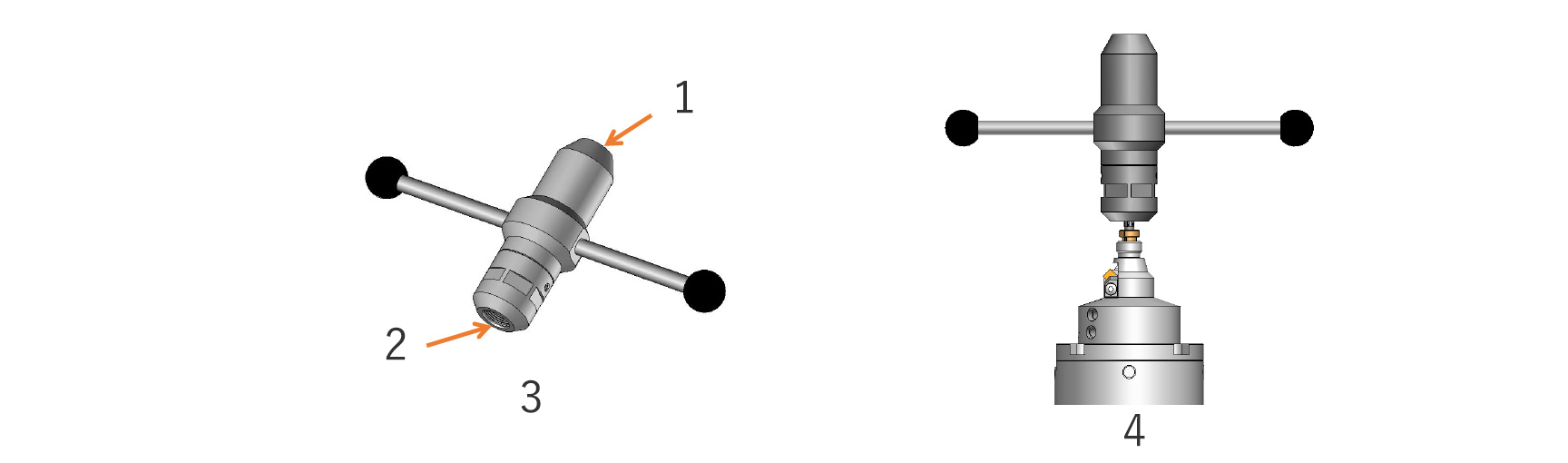

1: Odpiąć bok<br>
2: Strona zacisku<br>
3: Dedykowany klucz odłączany<br>
4: Stan użytkowania

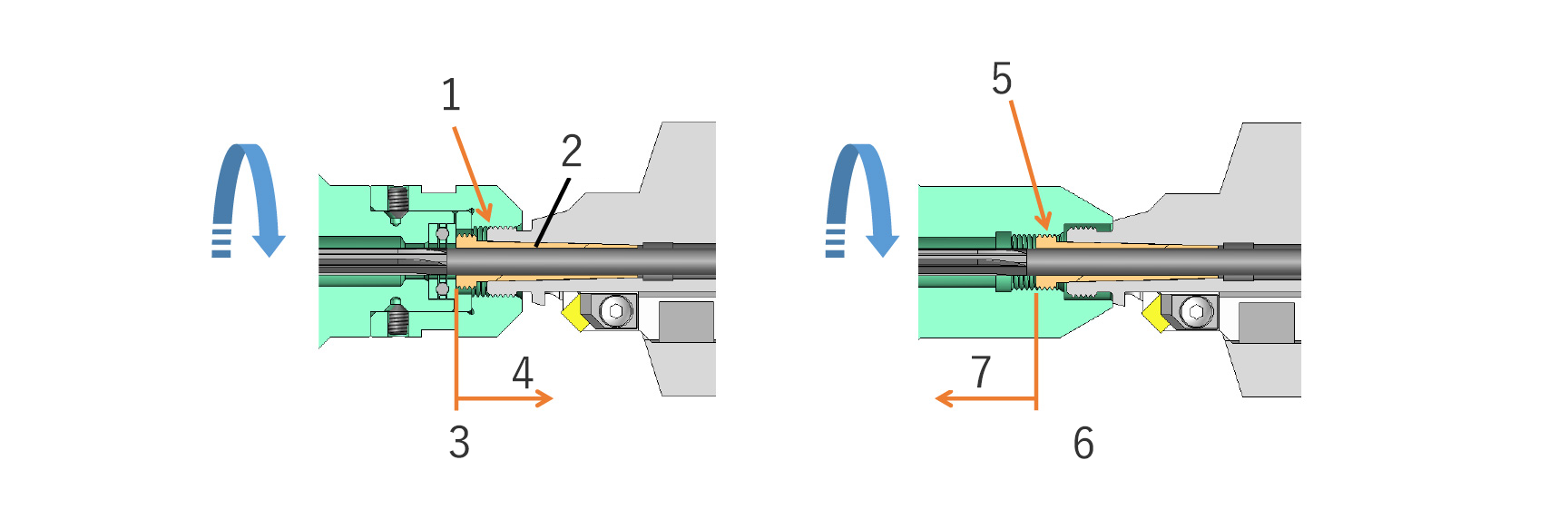

1: Zazębić się ze śrubą po stronie korpusu głównego i wcisnąć (zacisk z tuleją zaciskową)
2: Colette
3: Podczas zaciskania
4: Wepchnąć
5: Zahaczyć o śrubę po stronie tulei zaciskowej i wyciągnąć
6: Wyciągać
7: Podczas odpinania
2: Colette
3: Podczas zaciskania
4: Wepchnąć
5: Zahaczyć o śrubę po stronie tulei zaciskowej i wyciągnąć
6: Wyciągać
7: Podczas odpinania
Proces przetwarzania
- 1. proces (zgrubny): otwór prowadzący + obróbka powierzchni gniazda zaworu
- 2. proces (wykończenie): wykończenie otworu prowadnicy zaworu + wykończenie powierzchni gniazda zaworu 45°
Produkt konwencjonalny
1: Nie zbliżaj się do przedmiotu obrabianego, ponieważ
2: Rozwiertak
3: Długi występ
4: Nakrętki zaciskowej
2: Rozwiertak
3: Długi występ
4: Nakrętki zaciskowej
-

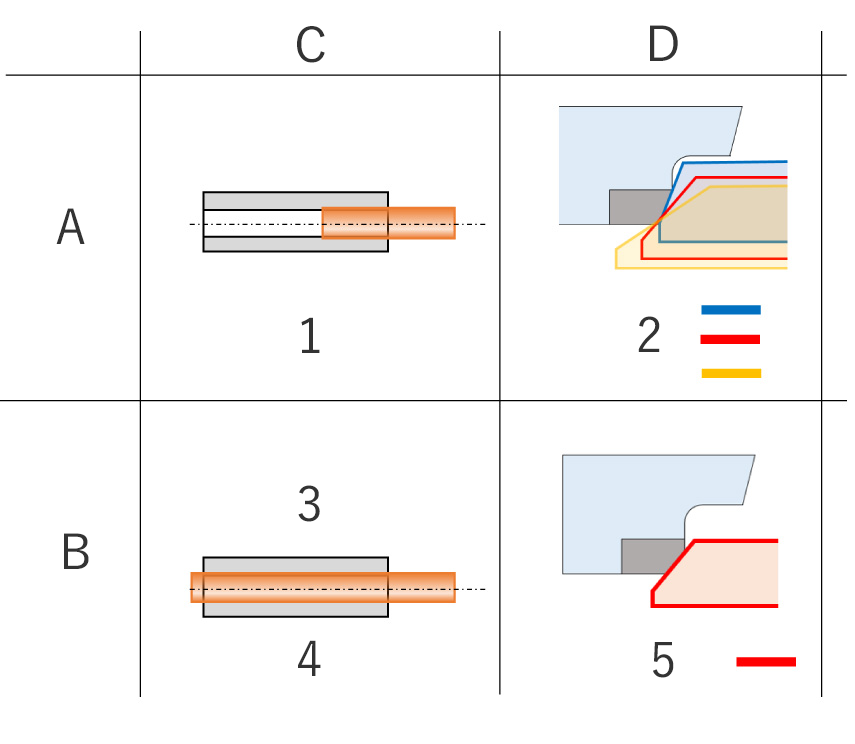

A: Proces (szorstki), B: Otwór prowadzący zawór;
C: Otwór prowadzący zawór (szorstki), D: Powierzchnia gniazda zaworu;
1: Obróbka otworów pilotujących
2: (NIEBIESKI: Zakończenie ust, CZERWONY: Chropowatość powierzchni 45°, ŻÓŁTY: Wykończenie powierzchni tylnej)
3: Wykończenie otworu prowadnicy zaworu
4: Zakończenie obróbki
5: (CZERWONY: Wykończenie powierzchni pod kątem 45°)
C: Otwór prowadzący zawór (szorstki), D: Powierzchnia gniazda zaworu;
1: Obróbka otworów pilotujących
2: (NIEBIESKI: Zakończenie ust, CZERWONY: Chropowatość powierzchni 45°, ŻÓŁTY: Wykończenie powierzchni tylnej)
3: Wykończenie otworu prowadnicy zaworu
4: Zakończenie obróbki
5: (CZERWONY: Wykończenie powierzchni pod kątem 45°)
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- W przypadku obróbki powierzchni gniazd zaworów w głowicy i otworów prowadzących zaworów, które wymagają dużej dokładności, firma zrezygnowała z obróbki poprzecznej przy użyciu dedykowanej maszyny na obróbkę wgłębną przy użyciu centrum obróbkowego, aby zmniejszyć inwestycje, ale pojawił się problem z niestabilną dokładnością obróbki .
„Punkty rozwoju”
- W oprawce typu NLC zastosowano unikalną technologię eliminującą nakrętkę zaciskową rozwiertaka.
- Wersja z blokadą boczną ma bardziej kompaktowy mechanizm regulacji odchylenia ostrza rozwiertaka i węższy uchwyt.
- Pozwala to uniknąć kolizji z obrabianym przedmiotem i zapewnia najkrótszy występ rozwiertaka.
Umożliwia to stabilną, bardzo precyzyjną obróbkę metodą wgłębną, przyczyniając się do redukcji inwestycji.
Przykład przetwarzania
Typu NLC
Prace obróbcze
Głowica cylindraotwór
prowadzący zawór
prowadzący zawór
Głowica cylindra gniazdo zaworu
Materiał roboczy
Spiekany metal
Spiekany metal
Narzędzia użyte
Rozwiertak z 6 ostrzami z węglików spiekanych
Kawałek węglika
Warunki skrawania
Surowy
Wykończeniowy
Prędkość obrotowa: N=4600min -1
Prędkość skrawania: V=80m/min
Posuw: f=0,3mm/obr
Prędkość obrotowa: N=4600min -1
Prędkość skrawania: V=80m/min
Posuw: f=0,3mm/obr
Prędkość obrotowa: N=1600min -1
Prędkość skrawania: V=150m/min
Posuw: f=0,13mm/obr
Prędkość obrotowa: N=1600min -1
Prędkość skrawania: V=150m/min
Posuw: f=0,1mm/obr
Płyn chłodzący
Smarowanie wewnętrzne
Smarowanie wewnętrzne
turystyka

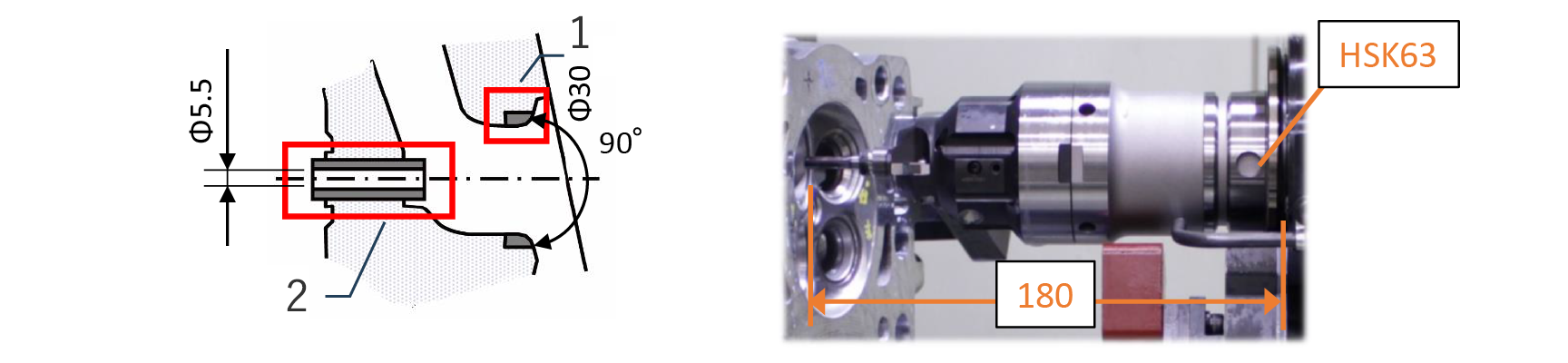

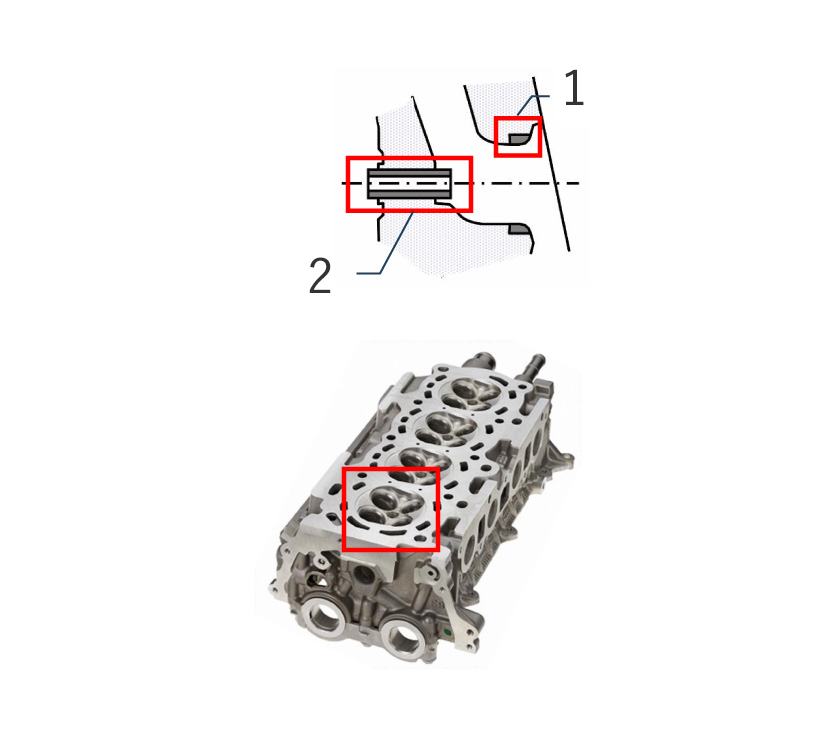

1: Otwór prowadzący zawór;
2: Gniazdo zaworu

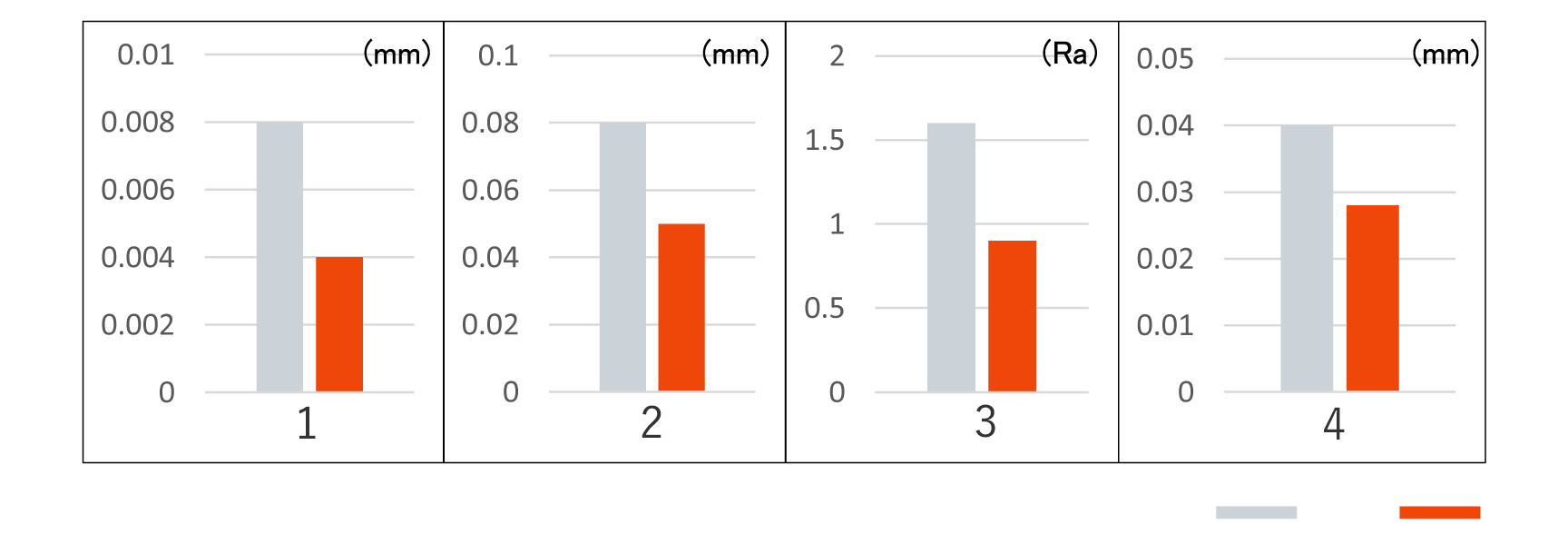

Dokładność obróbki
(1: Okrągłość (otwór prowadzący);
2: Pozycja (otwór prowadzący); 3: Stopień powierzchni (otwór prowadzący); 4: Współosiowość (powierzchnia arkusza); SZARY: Produkt konwencjonalny , CZERWONY: NLC )
