Mandrel
(Narzędzie do regulacji ćwierć obrotu)
Do stosowania jako uchwyt podczas pomiaru/obróbki produktów w kształcie pierścienia !
Łatwa obsługa przez każdego za pomocą tylko jednego klucza!
Dokładność bicia głównego chwytaka jest mniejsza niż 5 μm
Łatwe dla każdego Centrowanie roboczogodzinRedukcja 95%.
Zapewnia wysoką dokładność przy niedrogim mechanizmie Dokładność bicia5μm lub mniej
Wspólne dla głównego korpusu Kompatybilny z szeroką gamą produktów
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Łatwa obsługa za pomocą jednego klucza skraca czas regulacji centrowania, zapewniając wysoką precyzję mocowania, niezależnie od tego, kto go obsługuje.
Wykorzystując mocne strony Fuji Seiko, jesteśmy w stanie obsłużyć szeroką gamę produktów w zależności od kształtów detali i wyposażenia.
Kompatybilny z różnymi średnicami poprzez wymianę tulei zaciskowej, co pozwala na szeroki zakres zastosowań!
Osiąga jednocześnie „prostotę”, „wysoką precyzję” i „elastyczność”.

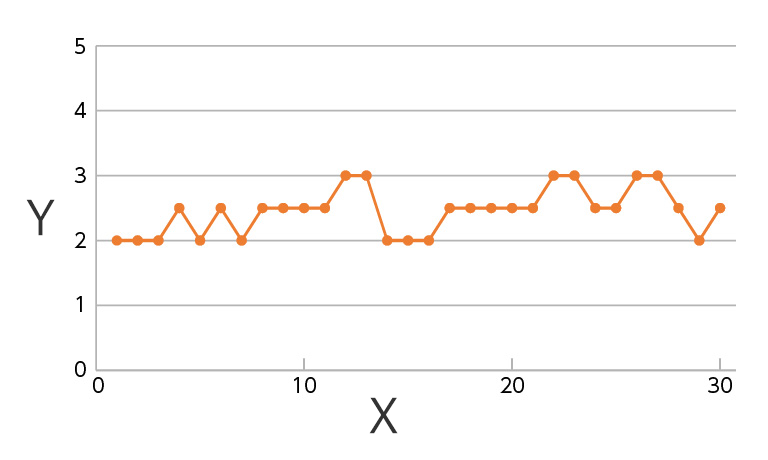

Doskonała dokładność bicia chwytu
Dobry!
(Y: Dokładność bicia (µm), X: Liczba powtórzeń )

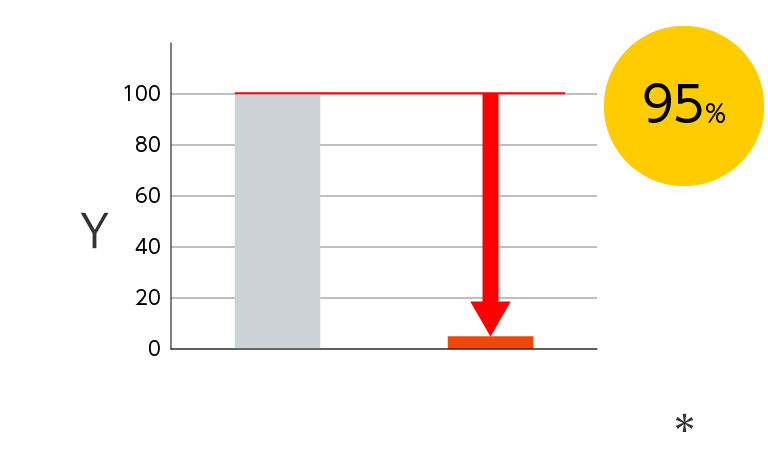

Skrócony czas regulacji centrowania
Dobry!
Redukcja 95%.
(Y: Regulacja centrowania (min), SZARY: Standardowy, CZERWONY: Nasz trzpień)
*Konwencjonalne: Podczas każdorazowego centrowania przedmiotu obrabianego
*Konwencjonalne: Podczas każdorazowego centrowania przedmiotu obrabianego
O to chodzi!
Łatwa i wysoka dokładność: Tę samą dokładność można osiągnąć niezależnie od tego, kto ją obsługuje!
Doskonały!

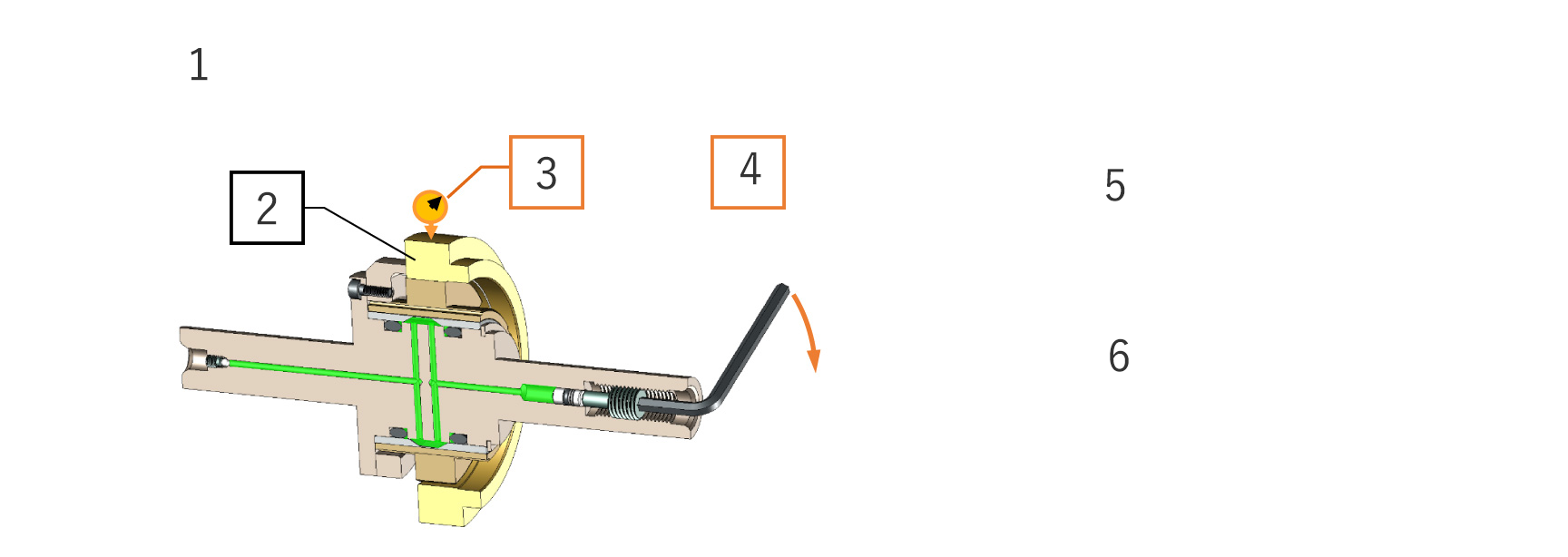

[Typ rozszerzenia hydraulicznego]
1: ▶ Cechy: Wysoka siła chwytu
2: Praca (Gospodarz)
3: Wysoka precyzja
4: Łatwe mocowanie za pomocą klucza sześciokątnego
5: ●Metoda dokręcania w zależności od zastosowania B
6: 《Typ zarządzania terminami: do obróbki》 *Odporny na wibracje związane z obróbką -《Typ zarządzania momentem obrotowym (zarządzanie prędkością obrotową): Do pomiaru》 *Stabilna wielkość rozszerzenia
2: Praca (Gospodarz)
3: Wysoka precyzja
4: Łatwe mocowanie za pomocą klucza sześciokątnego
5: ●Metoda dokręcania w zależności od zastosowania B
6: 《Typ zarządzania terminami: do obróbki》 *Odporny na wibracje związane z obróbką -《Typ zarządzania momentem obrotowym (zarządzanie prędkością obrotową): Do pomiaru》 *Stabilna wielkość rozszerzenia

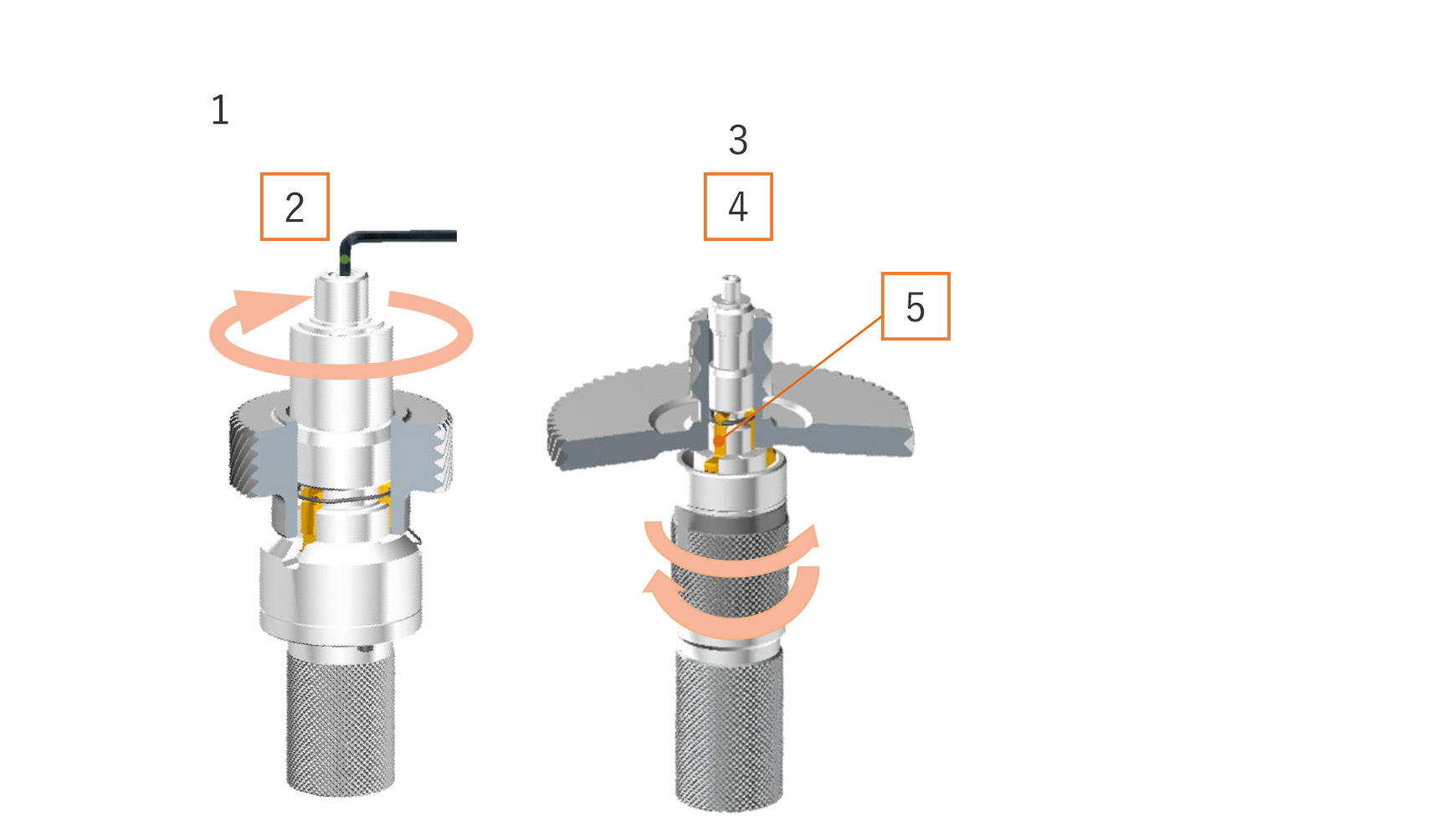

[Typ rozwinięcia klawisza przesuwnego]
1: ▶ Charakterystyka: Szeroki zakres średnic chwytania
2: 《Typ operacji klucza》Łatwe mocowanie za pomocą klucza sześciokątnego
3: 《Typ operacji dokręcania ręcznego》
4: Łatwe mocowanie bez użycia narzędzi
5: Szeroki zakres średnic chwytania dzięki mechanizmowi, w którym przesuwa się klucz stożkowy
2: 《Typ operacji klucza》Łatwe mocowanie za pomocą klucza sześciokątnego
3: 《Typ operacji dokręcania ręcznego》
4: Łatwe mocowanie bez użycia narzędzi
5: Szeroki zakres średnic chwytania dzięki mechanizmowi, w którym przesuwa się klucz stożkowy
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Konwencjonalnie w przekładniach obróbczych i pomiarowych trudno jest dokładnie zmierzyć przedmiot obrabiany, a ustawienie centrowania przedmiotu obrabianego jest czasochłonne i wymaga umiejętności wykwalifikowanego pracownika.
Istnieje zapotrzebowanie na stabilny, precyzyjny przyrząd mocujący, łatwy w obsłudze i mniej podatny na różnice indywidualne.
„Punkty rozwoju”
- „Trzpień” umożliwia obsługę jednym kluczem, znacznie redukując roboczogodziny centrowania.
Ponadto osiąga dokładność bicia przy niewielkich różnicach, niezależnie od tego, kto go obsługuje, i może być stosowany z szeroką gamą produktów dzięki wymianie tulei zaciskowych i szerokiemu zakresowi średnic rozprężania. Ponadto obsługujemy również typy o małych średnicach, które cieszą się dużym zainteresowaniem naszych klientów. - Realizuje „łatwą pracę”, „wysoką precyzję” i „elastyczność”.

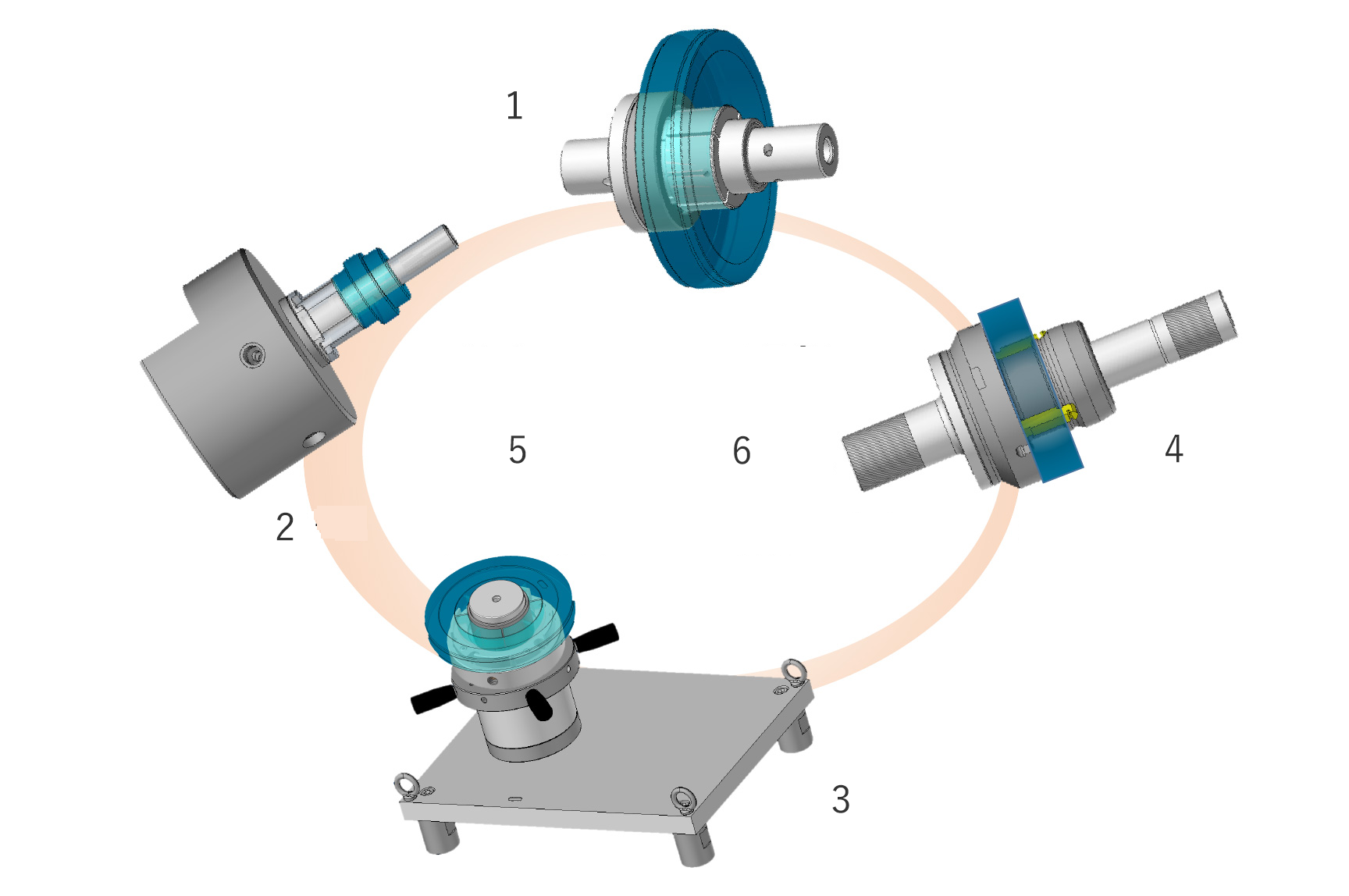

Studium przypadku
- Szeroki zakres wsparcia od obróbki po montaż i kontrolę
1: [Wersja z podwójnym środkiem (hydrauliczna)]
2: [Wersja o małej średnicy (hydrauliczna)]
3: [Typ klawisza suwaka]
4:[Wersja ze stołem warsztatowym (hydraulicznym)]
5: ·tokarka・Wycinanie zębów ·szlifowanie ·montaż ・Skakanie ·kontrola
6: Przygotujemy rekomendacje zgodnie z Twoim zgłoszeniem.
2: [Wersja o małej średnicy (hydrauliczna)]
3: [Typ klawisza suwaka]
4:[Wersja ze stołem warsztatowym (hydraulicznym)]
5: ·tokarka・Wycinanie zębów ·szlifowanie ·montaż ・Skakanie ·kontrola
6: Przygotujemy rekomendacje zgodnie z Twoim zgłoszeniem.
Specyfikacja produktu
Możliwość rozbudowy hydraulicznej
Cechy
- Łatwa operacja
- Obsługuje szeroką gamę produktów poprzez zmianę tulei zaciskowych
- Projekt o długiej żywotności
Zamiar
Toczenie/szlifowanie, pomiar
Kwota rozszerzenia
øD×0,003 mm
(Przedłużenie ø0,06 dla ø20)
Dokładność bicia
W promieniu 5μm
Powtarzalność
W promieniu 1μm
Chwytalna średnica
ø8 ~ ø200
Typ rozwinięcia klawisza suwakowego
Cechy
- Łatwa operacja
- duża ilość ekspansji
- Jednakowa zdolność chwytania dla wszystkich
Zamiar
Pomiar
Kwota rozszerzenia
ø1,0 mm
(dostępne specjalne wsparcie)
Dokładność bicia
W promieniu 5μm
Powtarzalność
W promieniu 1μm
Chwytalna średnica
ø18~ø200
