Elastyczny etap narzędzia
Z łatwością fotografuj narzędzia za pomocą mikroskopu!
Do standardowego mikroskopu Łatwe do zainstalowania
Podczas fotografowania narzędz ustawienia czasu znaczące zmniejszenie
Z metodą szybkiej zmiany kompatybilny z różnymi obiektami pomiarowymi
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Elastyczny stolik narzędziowy to żywiczny uchwyt, który można przymocować do mikroskopu w celu przechowywania narzędzi do obrazowania.
Komponenty są wykonane z produktów wytwarzanych addytywnie z CFRP, które mają wysoki stosunek wytrzymałości do masy i są lekkie, a mimo to można je trzymać nawet po przymocowaniu do długich przedmiotów lub uchwytów.
Dodatkowo nie spowoduje żadnych uszkodzeń w przypadku kontaktu z narzędziami lub sprzętem. Mocowanie do mikroskopu oraz mocowanie/odłączanie uchwytu przedmiotu obrabianego odbywa się bez użycia narzędzi i jest łatwe w obsłudze, a szybkie zmiany umożliwiają fotografowanie różnych obiektów pomiarowych, co przyczynia się do „skrócenia czasu pracy”.

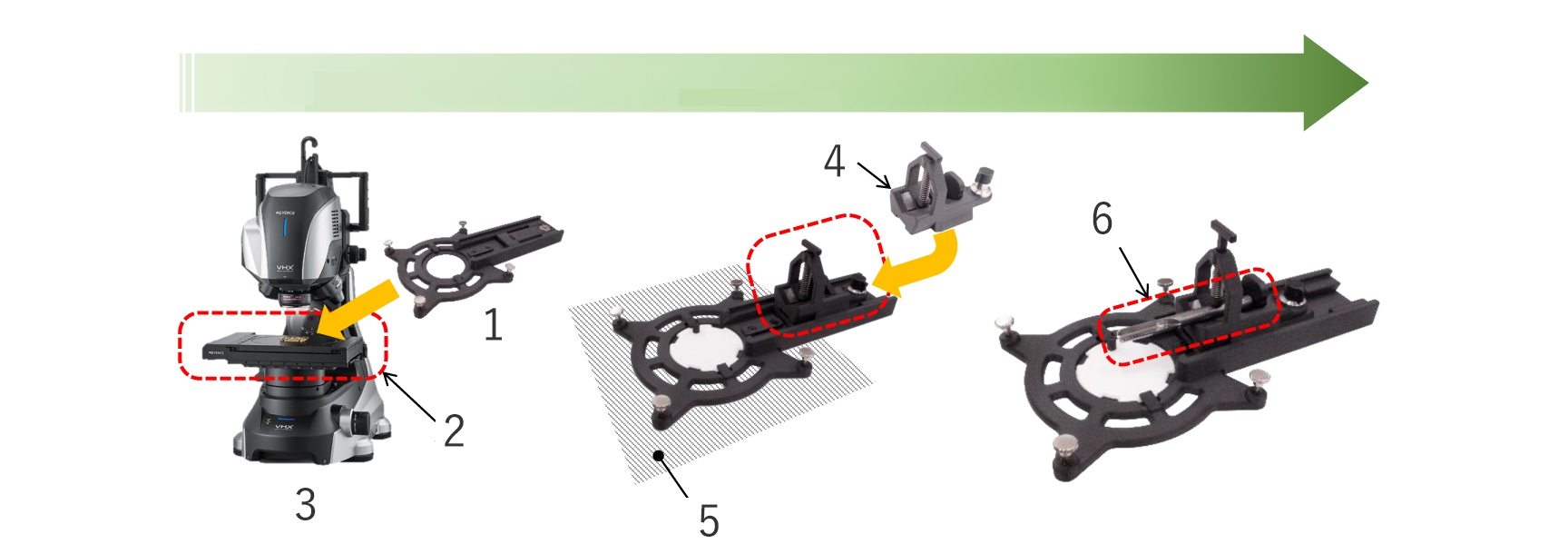

Jak wykorzystać elastyczne etapy narzędzi
Do etapu mikroskopu ustawić bazę - Wymień stół do mocowania przedmiotu - obrabianego w zależności od fotografowanego obiektu - Ustaw cel strzelania
1: Baza,
2: Scena,
3: Mikroskop,
4: Stojak do pracy,
5: Scena,
6: Cel strzelecki.
O to chodzi!

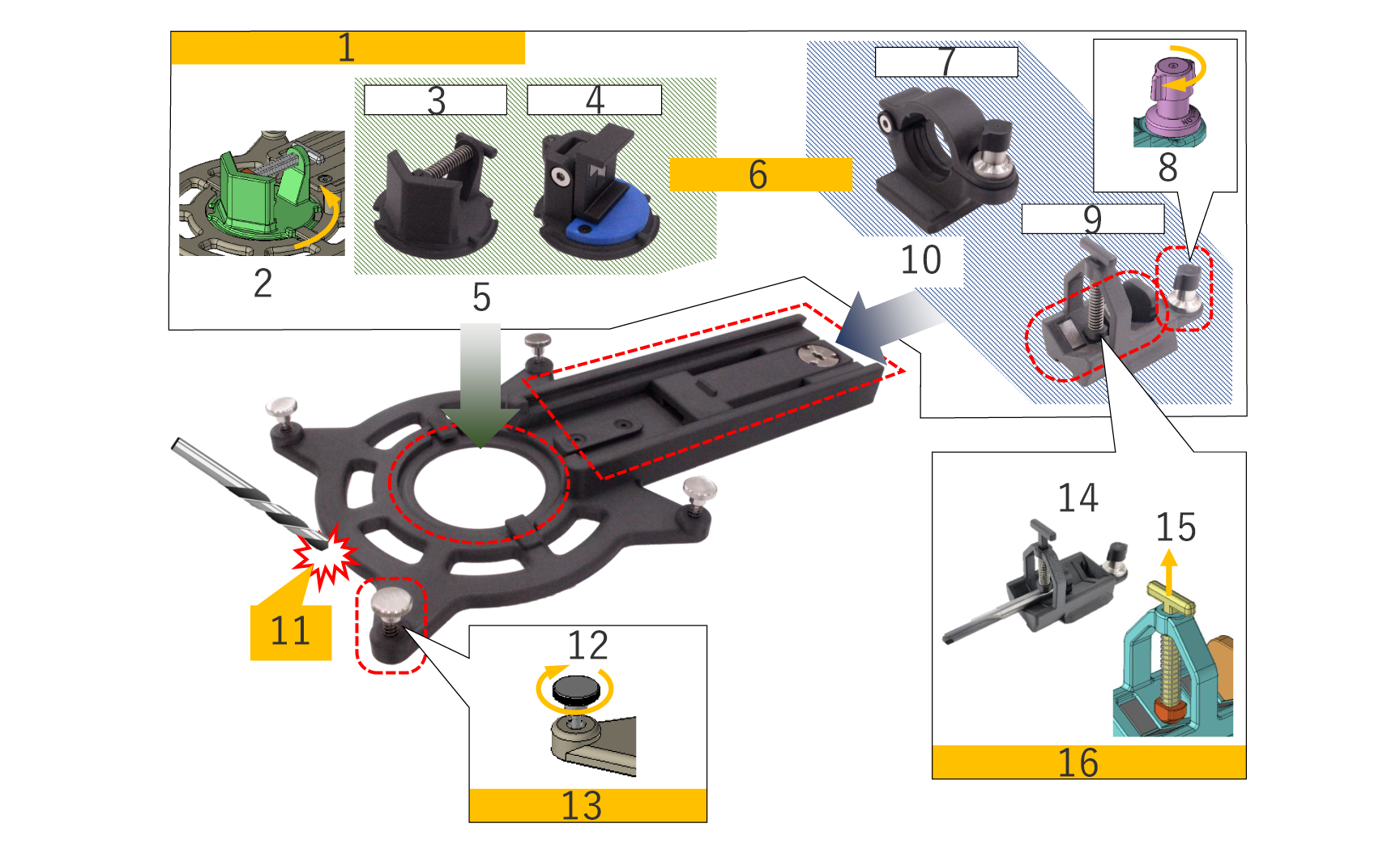

elastyczny etap narzędzia
Doskonały!
2: Aby naprawić, wystarczy obrócić podstawę trzymającą,
3: Pionowy stojak na narzędzia,
4: Wstaw stojak,
5: Mocowany na środku podstawy,
6: Kompatybilny z różnymi obiektami pomiarowymi,
7: Poziomy stojak z uchwytem,
8: Zacisk jednodotykowy do mocowania,
9: Poziomy stojak na narzędzia,
10: Przymocowany do podstawowej części prowadnicy,
11: Dzięki korpusowi z żywicy mierzony obiekt nie zostanie uszkodzony,
12: Mocowane do mikroskopu,
13: Łatwe mocowanie do mikroskopu,
14: Zestaw obiektów pomiarowych *Do poziomych stojaków narzędziowych,
15: Wyciągnij wał i ustaw go,
15: Do obsługi nie są potrzebne żadne narzędzia, takie jak klucz.

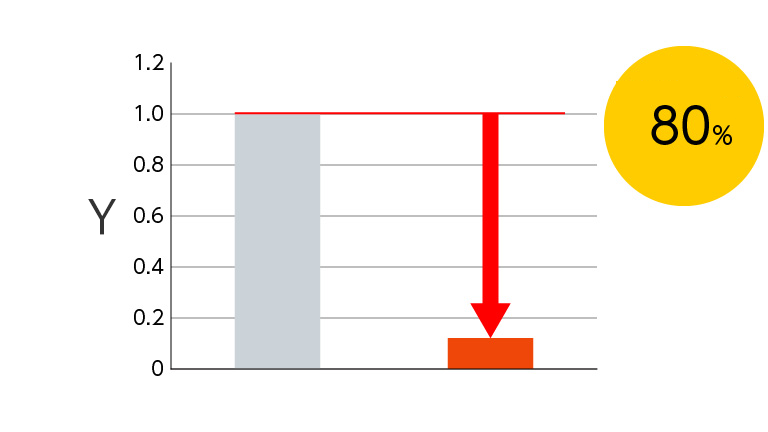

Skrócony czas pracy
Dobry!
80% lub więcej redukcji
(Y: Godziny pracy (Produkt konwencjonalny jest ustawiony na 1) , SZARY: Produkt konwencjonalny, CZERWONY: Ten produkt)
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Podczas fotografowania za pomocą mikroskopu wystąpiły następujące problemy.
- Scena jest mała i dużych obiektów przeznaczonych do pomiaru nie da się sfotografować.
- Aparatem przymocowanym do uchwytu nie można wykonywać zdjęć.
- Narzędzia potrzebne do obsługi.
- Konwencjonalne przyrządy pomiarowe są ciężkie i wykonane z metalu i w przypadku kontaktu z nimi mogą uszkodzić mierzony przedmiot lub sprzęt.
- Ponieważ nie można tego naprawić, powtarzanie i robienie zdjęć przez operatora wymaga czasu.
„Punkty rozwoju”
- „Elastyczny stolik narzędziowy” wykorzystuje wytwarzanie przyrostowe CFRP w swoich częściach składowych. Ma wysoki stosunek wytrzymałości do masy i chociaż jest lekki, można go trzymać nawet po przymocowaniu do długich przedmiotów lub uchwytów.
Ponadto, ponieważ ma korpus z żywicy, nie ulegnie uszkodzeniu nawet w przypadku kontaktu z narzędziami lub sprzętem. - Mocowanie do mikroskopu i wymiana uchwytu na obiekt są łatwe w obsłudze bez użycia narzędzi, a pozycjonowanie obiektu ogranicza powtarzalność i różnice w obrazowaniu przez operatora.
Specyfikacja produktu
- Możliwe są specjalne projekty i produkcja w zależności od przeznaczenia i zastosowania
[Szczegółowe informacje można znaleźć w części „ Usługa: Usługa druku 3D ”]
Pozioma forma narzędzia
Pozioma forma uchwytu
Pionowa forma narzędzia
Formularz wstawiania
Zewnętrzny
Rozmiar DxGxW (mm)
125 x 170 x390
390 x 170 x 95
330 x 170 x 50
330 x 170 x 80
Waga (g)
420
495
330
370
Narzędzie docelowe Pozycja trzymania Rozmiar (mm)

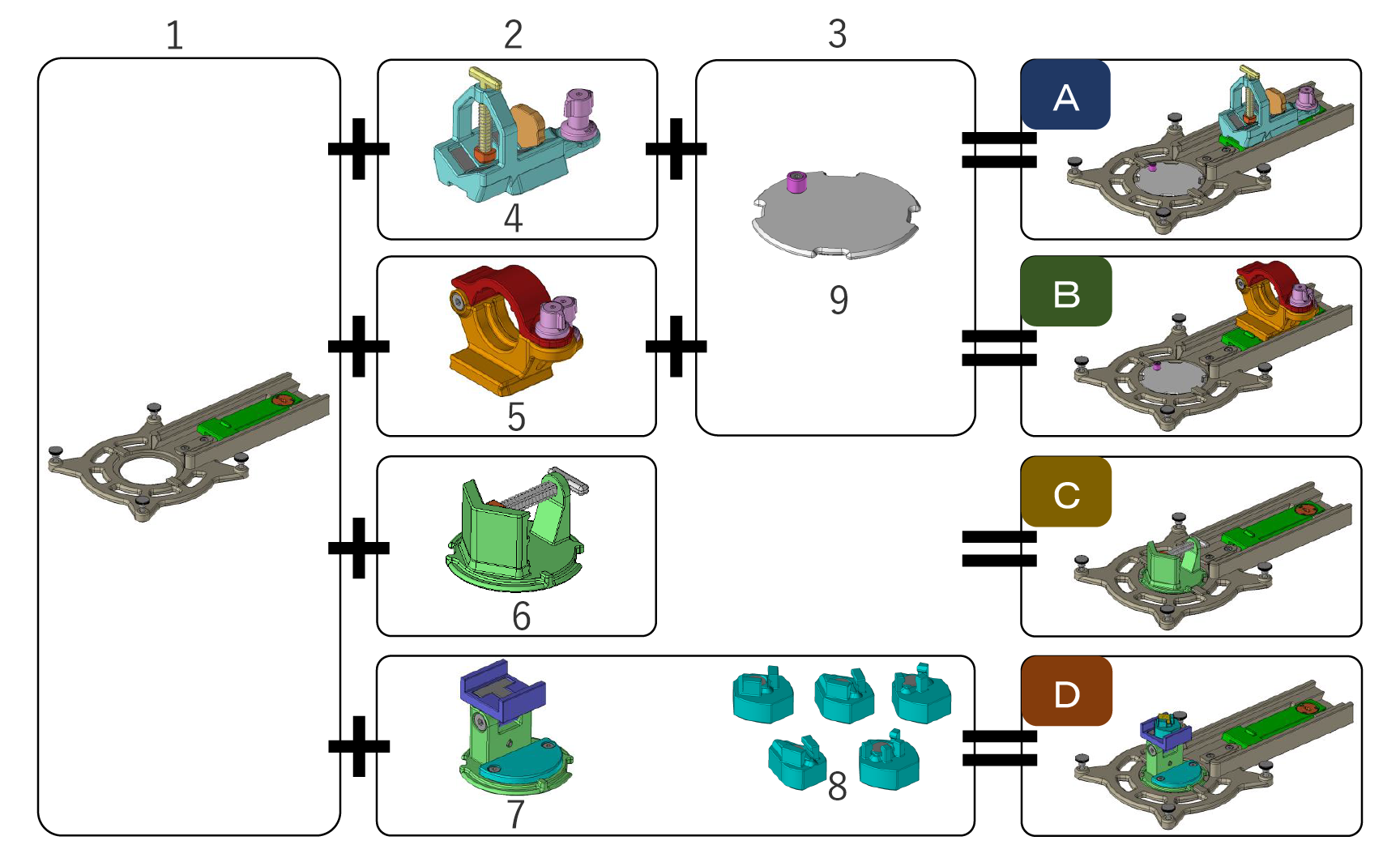

- Kombinacja modułów dla każdej z form
2: Część trzymająca pracę,
3: Części pomocnicze,
4: Poziomy stojak na narzędzia,
5: Poziomy stojak z uchwytem,
6: Pionowy stojak na narzędzia,
7: Wstaw stojak,
8: Uchwyt wkładu,
9: Talerz w tle,
