Kapcie do transportu detali
Udoskonalone kapcie , które mogą nosić wszystko i chronić to
Zoptymalizowana konstrukcja przyrządu transportowego
Kompatybilny z wieloma typami,Kapcie odpowiednie do ochrony obrabianych przedmiotów
Górna konstrukcja dolnego przyrządu Kompatybilny z wieloma typami
Za pomocą formowanych wtryskowo szpilek z żywicy Zapobiegaj zadrapaniom przedmiotu obrabianego
Za pomocą drukarki 3D Niski koszt i krótki czas dostawy
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Klapki do transportu detali mają konstrukcję górnego/dolnego przyrządu i mogą obsługiwać szeroką gamę produktów, zastępując tylko górny przyrząd.
Dodatkowo zastosowanie trzpieni z żywicy formowanej wtryskowo zapobiega uszkodzeniu przedmiotu obrabianego.
Co więcej, cały przyrząd można wyprodukować przy użyciu drukarki 3D, dzięki czemu jest lekki i zapewnia krótki czas dostawy.
Obsługuje szeroką gamę produktów
dzięki konstrukcji górnego i dolnego przyrządu
Dobry!

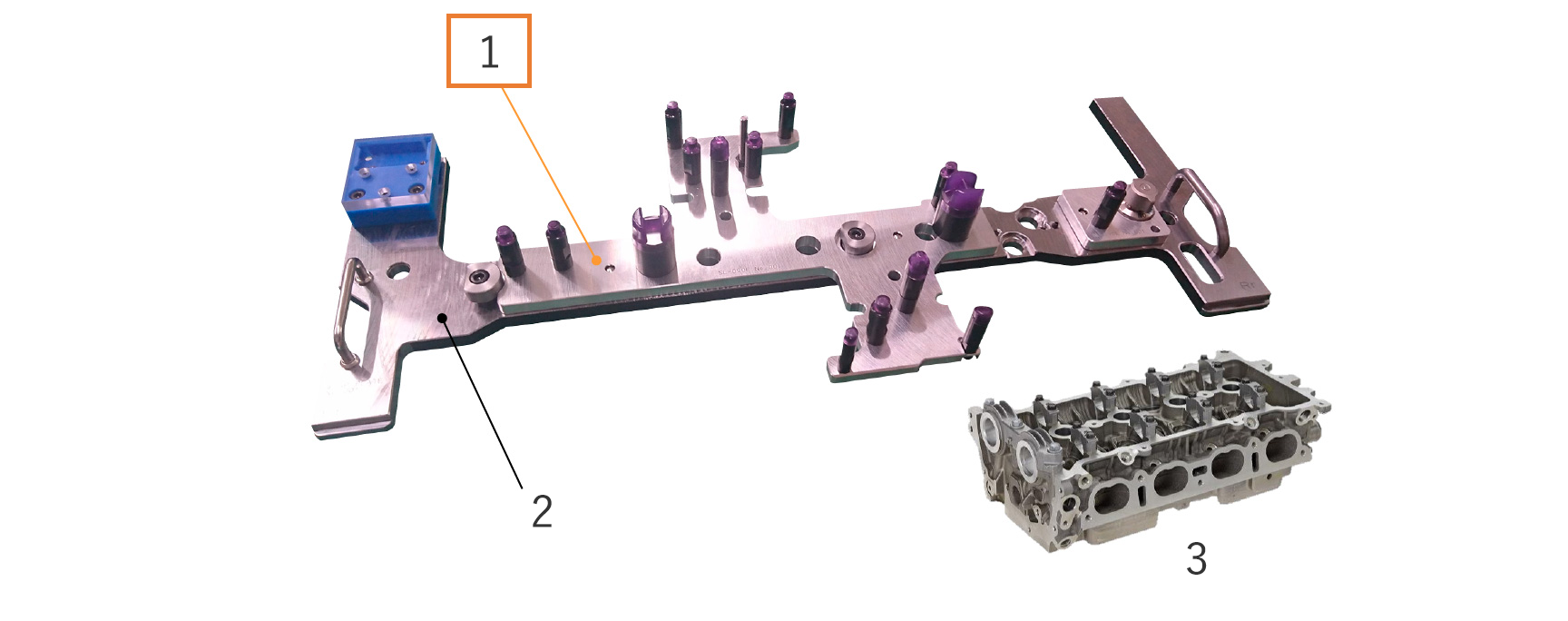

1: Może obsługiwać różne przedmioty obrabiane, wymieniając tylko górny przyrząd.
2: Dolny przyrząd;
3: Przykład pracy docelowej: Głowica cylindra,
2: Dolny przyrząd;
3: Przykład pracy docelowej: Głowica cylindra,
Zapobiega zarysowaniom przedmiotu obrabianego
dzięki zastosowaniu formowanych wtryskowo kołków z żywicy
Good!

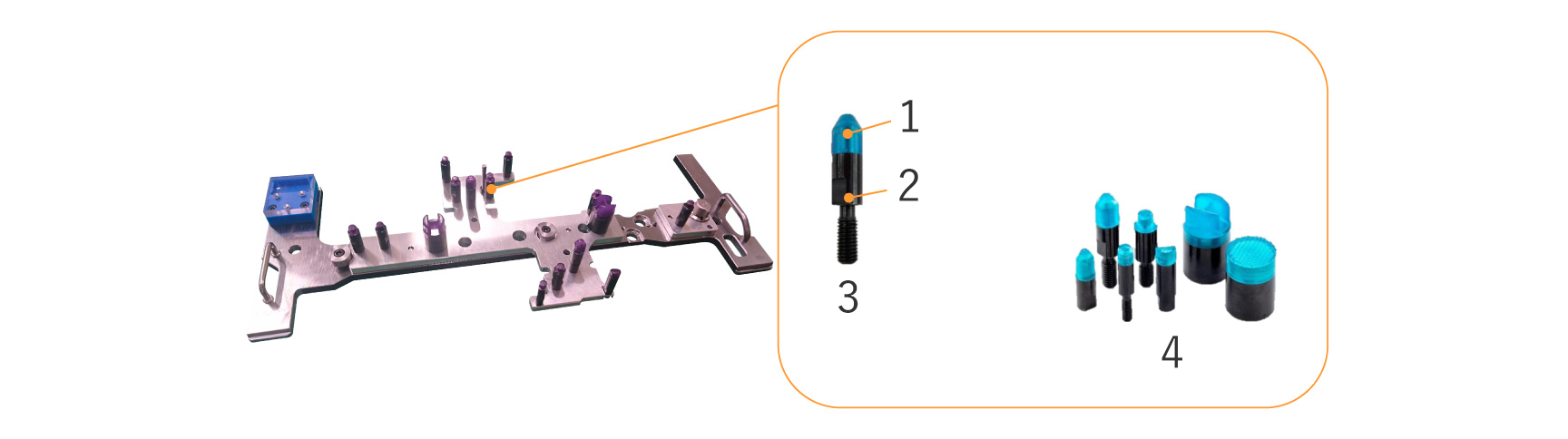

Kołki z żywicy formowane wtryskowo
1: Poliuretan formowany wtryskowo – Zmniejsz defekty spowodowane zarysowaniami przedmiotu obrabianego, stosując materiały pasujące do przedmiotu obrabianego
2: Żelazo;
3: Ograniczenie ilości odpadów poprzez wymianę tylko sworznia, gdy się zużyje.
4: Powierzchnię osadzenia można zaprojektować tak, aby pasowała do kształtu przedmiotu obrabianego.
2: Żelazo;
3: Ograniczenie ilości odpadów poprzez wymianę tylko sworznia, gdy się zużyje.
4: Powierzchnię osadzenia można zaprojektować tak, aby pasowała do kształtu przedmiotu obrabianego.
Mniejsza waga i krótszy czas dostawy
uzyskany dzięki zastosowaniu drukarek 3DDobry
Dobry!
- Niewielka waga ułatwia wymianę przyrządów
- Dostępne krótkie terminy dostaw

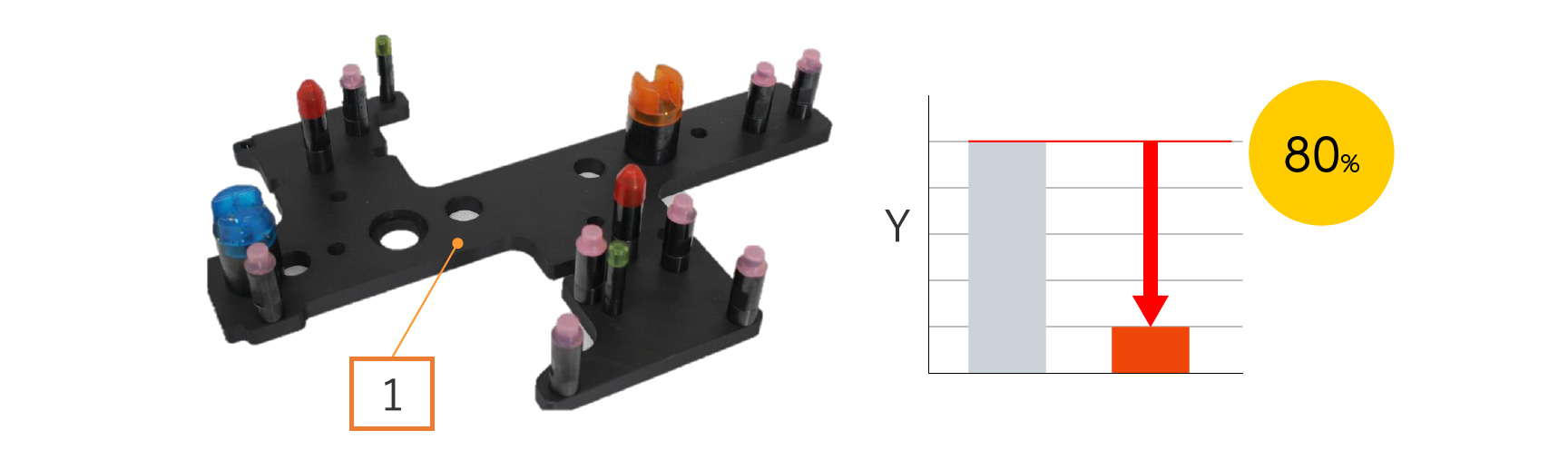

Waga jigowa 80%
(Y: Górna waga przyrządu, ,SZARY: Wykonane z aluminium, CZERWONY: Wykonane przez drukarkę 3D)
1: Górny przyrząd (wykonany na drukarce 3D)
1: Górny przyrząd (wykonany na drukarce 3D)
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- W przypadku istniejących kapci konieczne jest ich przerobienie za każdym razem, gdy zmienia się typ produktu, co powoduje wysokie koszty.
- Ponieważ powierzchnia przyjmująca przedmiot obrabiany jest wykonana z twardych materiałów, takich jak nylon MC lub żelazo, wióry mogą wciągnąć się i uszkodzić przedmiot obrabiany.
Ponadto, ponieważ nylon MC jest twardy, mogą utknąć w nim wióry, zmniejszając wydajność żyłki.
„Punkty rozwoju”
- „Ślizg do przenoszenia przedmiotu obrabianego” ma oddzielny przyrząd górny i dolny, co umożliwia wymianę tylko górnego przyrządu przy zmianie rodzaju produktu, co zmniejsza koszty inwestycji.
- Dzięki unikalnej technologii formowania wtryskowego powierzchnia przyjmująca jest wykonana z żywicy, aby zapobiec uszkodzeniu przedmiotu obrabianego.
Inne przykłady zatrudnienia

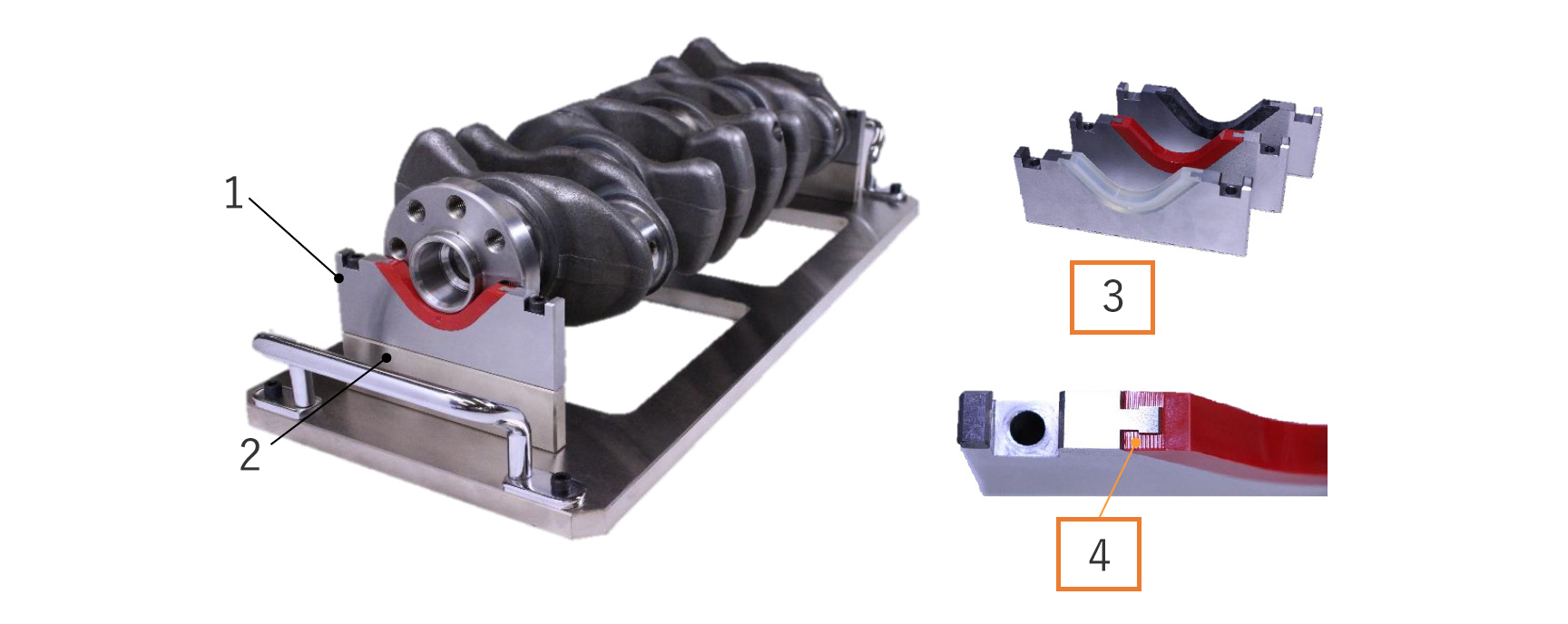

- Docelowy przykład pracy: wał korbowy
1: Górny przyrząd
2: Dolny przyrząd
3: Możesz wybrać najbardziej odpowiedni materiał do swojej pracy spośród szerokiej gamy materiałów żywicznych.
2: Unikalna technologia formowania wtryskowego pozwala uzyskać wyższą siłę wiązania niż kleje
2: Dolny przyrząd
3: Możesz wybrać najbardziej odpowiedni materiał do swojej pracy spośród szerokiej gamy materiałów żywicznych.
2: Unikalna technologia formowania wtryskowego pozwala uzyskać wyższą siłę wiązania niż kleje
