Maszyna obwiedniowa zmienić przyrząd
To jest ten do obróbki maszynowej obwiedniowej!
Osiąga zmianę poziomu dzięki mechanizmowi regulacji średnicy zacisku
Obsługuje szeroką gamę produktów i skraca roboczogodziny związane z konfiguracją przyrządu
Do pracy z wieloma produktami bądź elastycznykorespondencja
Łatwa operacja Krok zmiany roboczogodzinRedukcja 94%!
Nieporęczny Wymiana częściNie ma potrzeby!
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
„Przyrząd do wymiany maszyny obwiedniowej” posiada mechanizm regulacji średnicy zacisku i centrowania, który pozwala na elastyczne mocowanie szerokiej gamy detali.
Co więcej, metoda regulacji średnicy nie wymaga wymiany części, wystarczy obrócić pierścień regulacji średnicy, dzięki czemu konfiguracja jest łatwa i szybka.
Przyczynia się do „zmniejszenia inwestycji” i „zmniejszenia roboczogodzin związanych z konfiguracją”.
Redukcja inwestycji
Dobry!
Konwencjonalne przyrządy wymagają przyrządu dla każdego przedmiotu obrabianego.

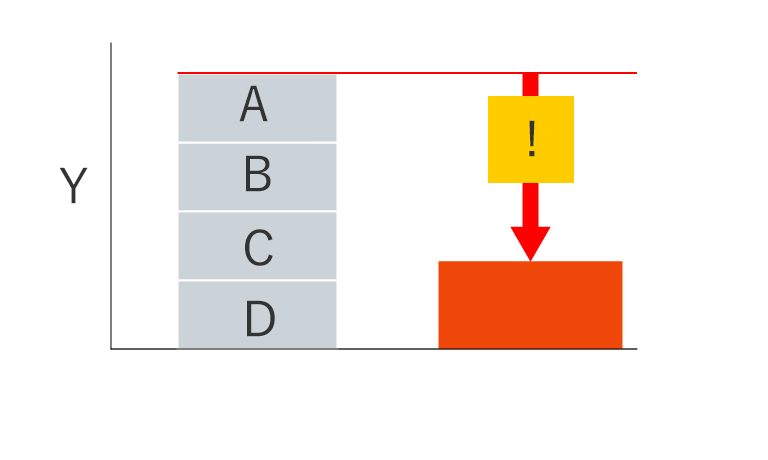

(Y: Początkowy koszt, SZARY: Produkt konwencjonalny (4 jednostki), CZERWONY:
Przyrząd do wymiany maszyny obwiedniowej (1 szt.) Zmiana etapu (0106~124))
!: Kompatybilny ze wszystkimi przedmiotami obrabianymi
A: Praca A (Φ106), B: Praca B (Φ109), C: Praca C (Φ121) D: Praca D (Φ124)
*Wymiary w nawiasach wskazują wewnętrzną średnicę obrabianego przedmiotu.
!: Kompatybilny ze wszystkimi przedmiotami obrabianymi
A: Praca A (Φ106), B: Praca B (Φ109), C: Praca C (Φ121) D: Praca D (Φ124)
*Wymiary w nawiasach wskazują wewnętrzną średnicę obrabianego przedmiotu.
Skrócenie czasu pracy przy przezbrojeniach
Dobry!
Redukcja 94%.

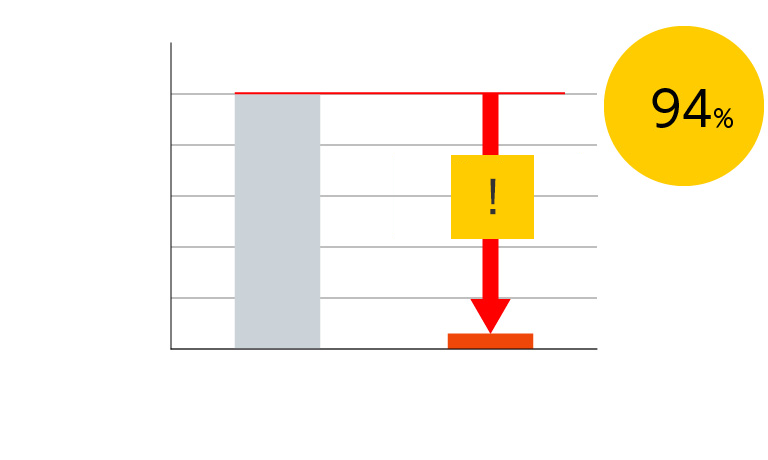

(Y: Krok zmiany roboczogodzin, SZARY: Produkt konwencjonalny, CZERWONY: Przyrząd do zmiany maszyny obwiedniowej)
!: Nie ma potrzeby zmieniać przyrządów
!: Nie ma potrzeby zmieniać przyrządów
O to chodzi!
Łatwa i szybka zmiana: Nie ma potrzeby wymiany przyrządów na dużą skalę!
Doskonały!
Położenie zacisku można elastycznie regulować, obracając pierścień regulacyjny za pomocą ruchu wału głównego.

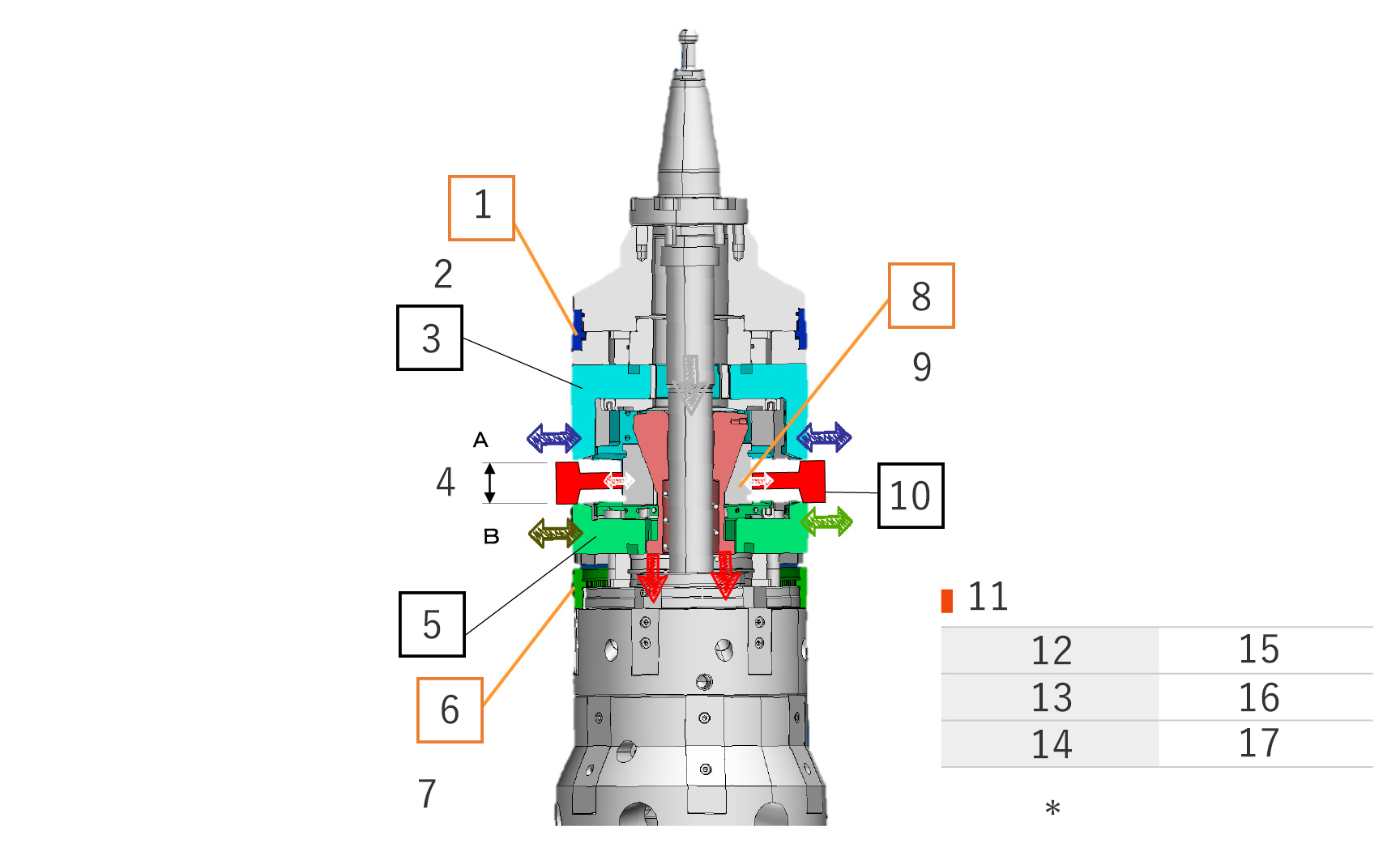

Struktura i opis części
1: Pierścień do regulacji średnicy A
2: Dostosuj złoto referencyjne, obracając pierścień
3: Standardowe złoto A
4: Szerokość zacisku
5: Standardowe złoto Bbr> 6: Pierścień regulacji średnicy B
7: Dostosuj złoto referencyjne, obracając pierścień
8:Gwóźdź centrujący
9: Centrowanie przedmiotu obrabianego za pomocą ruchu wrzeciona
10: praca
11: Kompatybilny zakres
12: Średnica kompatybilna z pazurem centrującym
13: Standardowa średnica kompatybilna ze złotem
14: Szerokość zacisku
15: 106 ~ 124
16: 172 ~ 204 dolarów
17: 28 ~ 39
*Wartość referencyjna ze względu na specyfikację wymienionego produktu. Specjalne projekty i wykonania mogą być wykonane w zależności od przeznaczenia i zastosowania.
2: Dostosuj złoto referencyjne, obracając pierścień
3: Standardowe złoto A
4: Szerokość zacisku
5: Standardowe złoto Bbr> 6: Pierścień regulacji średnicy B
7: Dostosuj złoto referencyjne, obracając pierścień
8:Gwóźdź centrujący
9: Centrowanie przedmiotu obrabianego za pomocą ruchu wrzeciona
10: praca
11: Kompatybilny zakres
12: Średnica kompatybilna z pazurem centrującym
13: Standardowa średnica kompatybilna ze złotem
14: Szerokość zacisku
15: 106 ~ 124
16: 172 ~ 204 dolarów
17: 28 ~ 39
*Wartość referencyjna ze względu na specyfikację wymienionego produktu. Specjalne projekty i wykonania mogą być wykonane w zależności od przeznaczenia i zastosowania.

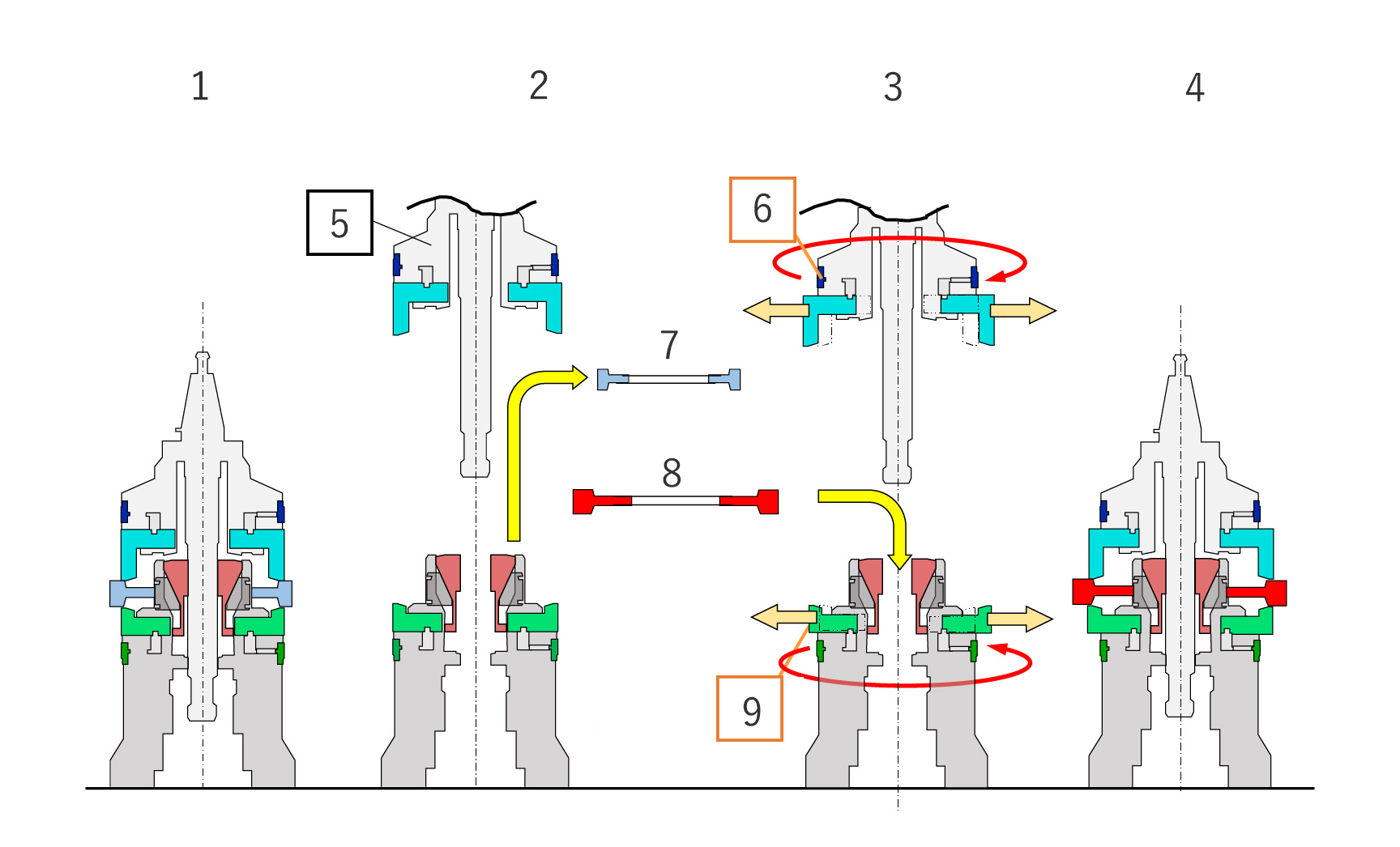

Procedura zmiany kroku
1: Stan po złożeniu
2: Zdejmij górny przyrząd/pracę 1
3: Dopasuj przedmiot 2 za pomocą pierścienia do regulacji średnicy. Włóż przedmiot 2
4: Przywróć górny przyrząd, wyśrodkuj i zaciśnij
5: Górny przyrząd
6: Pierścień do regulacji średnicy A
7: Praca 1
8: Praca 2
9: Pierścień regulacji średnicy B
2: Zdejmij górny przyrząd/pracę 1
3: Dopasuj przedmiot 2 za pomocą pierścienia do regulacji średnicy. Włóż przedmiot 2
4: Przywróć górny przyrząd, wyśrodkuj i zaciśnij
5: Górny przyrząd
6: Pierścień do regulacji średnicy A
7: Praca 1
8: Praca 2
9: Pierścień regulacji średnicy B
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Zwykle przy zmianie frezarki obwiedniowej konieczna jest zmiana przyrządu dla każdego rodzaju obrabianego przedmiotu, co wymaga czasu.
Dodatkowo konieczne jest przygotowanie szablonów dla każdego rodzaju produktu, co wiąże się z dużymi kosztami.
„Punkty rozwoju”
- „Przyrząd do wymiany obrabiarki obwiedniowej” umożliwia zmienne centrowanie przedmiotu obrabianego i reguluje średnicę zacisku za pomocą pierścienia regulacji średnicy zacisku
, umożliwiając obsługę szerokiej gamy detali za pomocą jednego przyrządu. Przyczynia się do ograniczenia roboczogodzin związanych z inwestycjami i konfiguracją.
