Oddzielna seria przyrządów
Łatwa zmiana stopnia dzięki podzielonej strukturze!
Łatwa zmiana kroku Kompatybilny z różnymi rodzajami obrabianych przedmiotów
Przyrządy odpowiednie do celu użyciaskład
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Oddzielna seria przyrządów umożliwia zmianę stopnia poprzez proste podzielenie płaskiego przyrządu i wymianę górnego przyrządu.
Ponieważ do mocowania górnego przyrządu zastosowano wysoce precyzyjny moduł pozycjonujący, nie ma potrzeby stosowania dużej dokładności podczas mocowania i odłączania, co przyczynia się do bardziej wydajnej pracy przy zmianie ustawień.
W naszej ofercie znajdują się różne oddzielne przyrządy, w zależności od przeznaczenia.
Skrócenie czasu przezbrajania
Dobry!

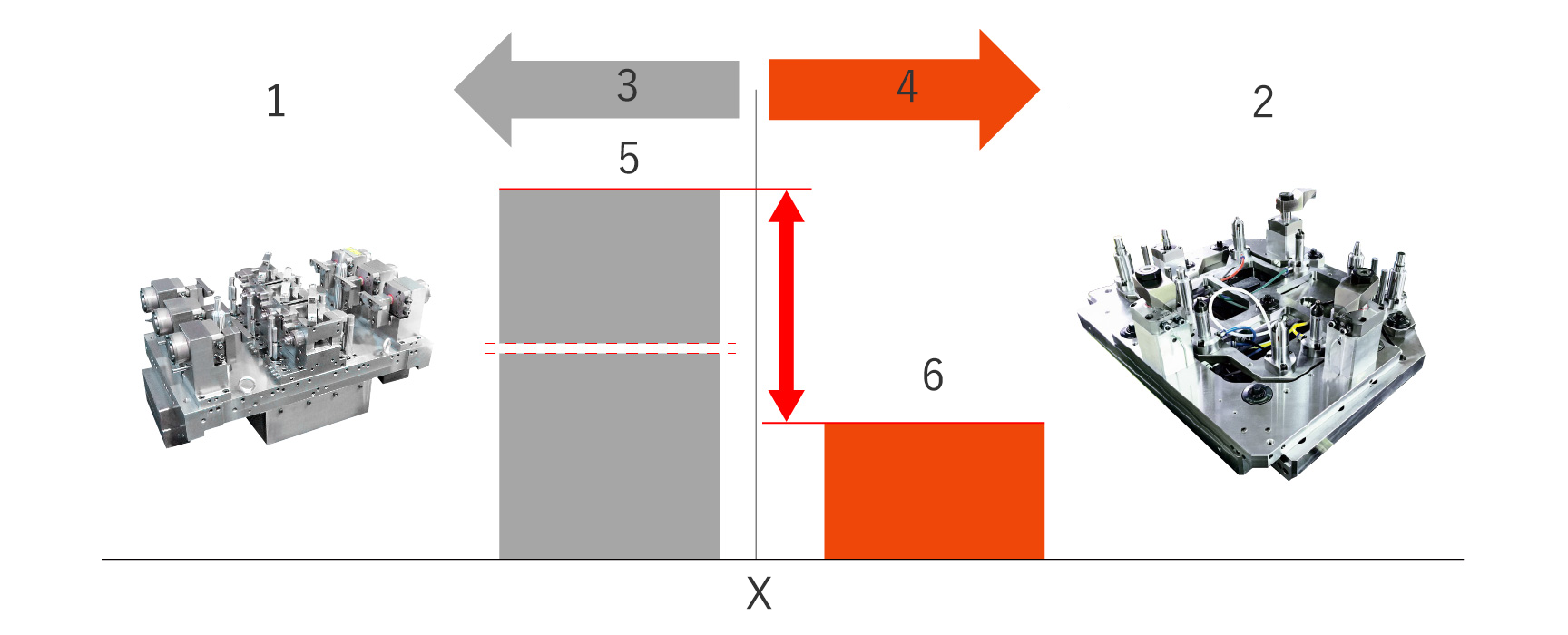

1: Konwencjonalny płaski przyrząd Specyfikacje mocowania śrub,
2: Oddzielna specyfikacja szybkiej wymiany serii przyrządów
3: Wymagana aplikacja budowlana (zintegrowana)
4: Nie jest wymagana żadna aplikacja budowlana (typ zmiany stopniowej)
5: 2,5 dnia
6: Skrócony o 2 dni i więcej od 1 minuty do 60 minut
Oddzielna tabela porównawcza serii przyrządów
Przyrząd do talerzy

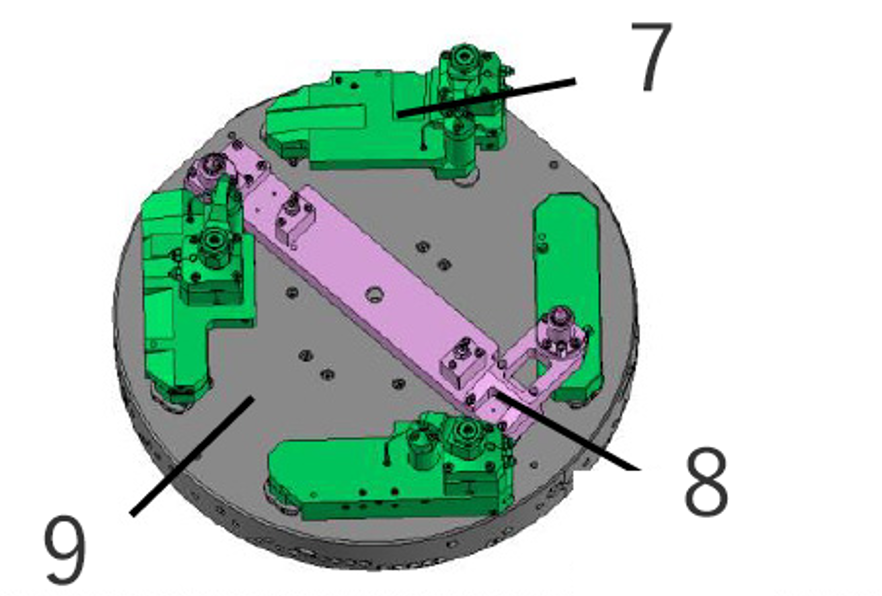

Przyrząd wyspowy
Przyrząd magnetyczny
Funkcjonować
Duża swoboda przy zmianie etapów – Wysoka elastyczność dzięki optymalnemu rozmieszczeniu rurociągów – Do zamocowania górnego przyrządu użyj klucza
Najszybsza zmiana bez konieczności wykonywania prac związanych z orurowaniem – Nie wymaga stosowania rurociągów przy użyciu złączy automatycznych – Użyj klucza lub przycisku, aby przymocować górne mocowanie.
Zmiana drobnych szczegółów jednym dotknięciem – Brak konieczności łączenia rur za pomocą automatycznych złączy – Zmiana krokowa jednym dotknięciem za pomocą magnesu
Zewnętrzny
Struktura
Dolny przyrząd

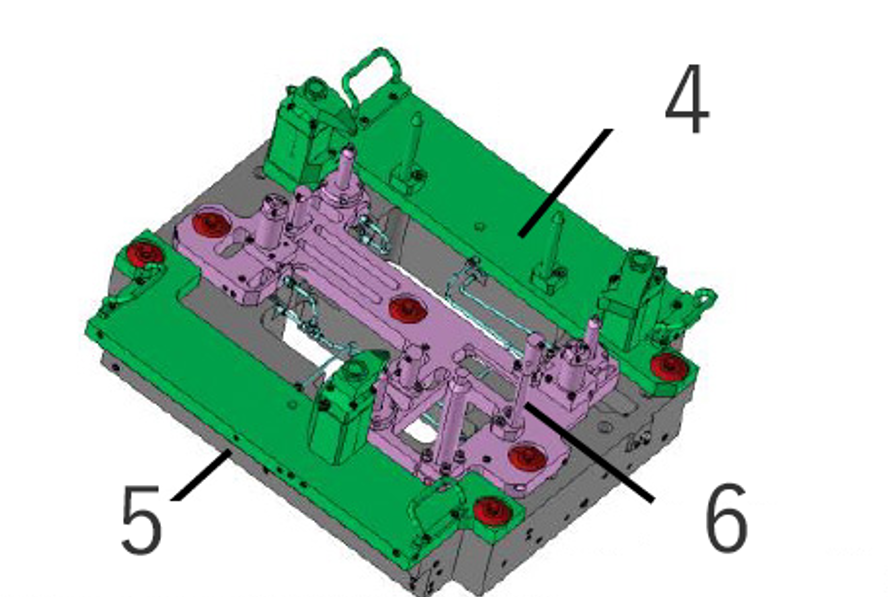

4: Górny przyrząd (płytka zaciskowa), 5: Dolny przyrząd, 6: Górny przyrząd (płytka odniesienia),

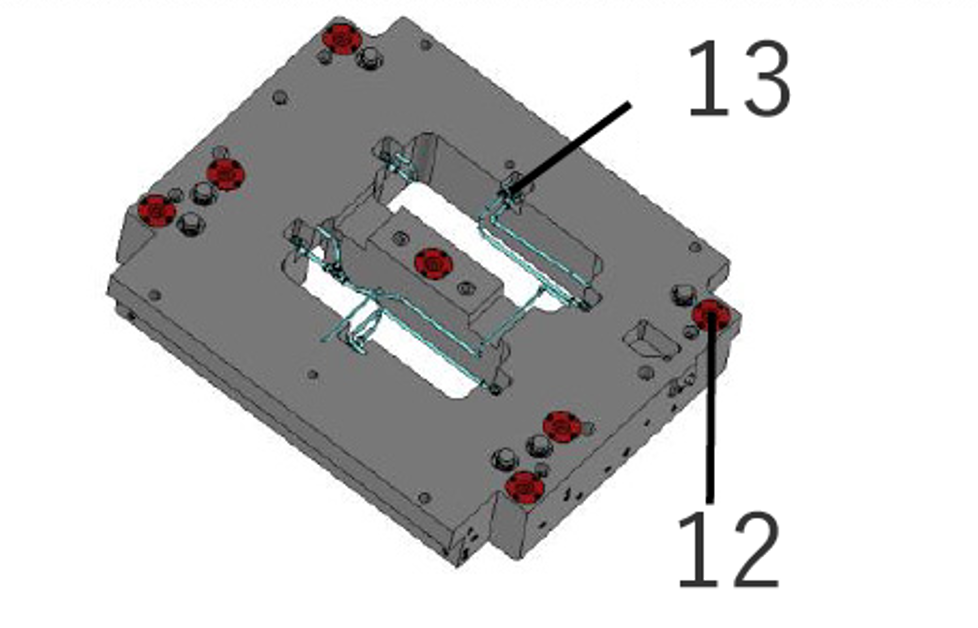

12: Lokalizator elastyczny, 13: Montaż jednym dotknięciem (kanały powietrzne)

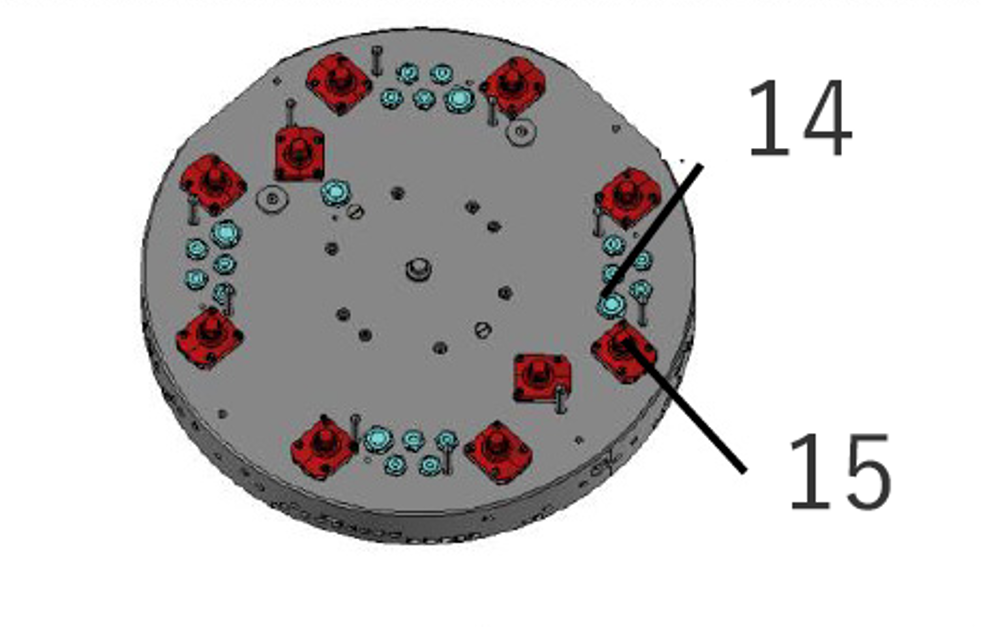

14: Złącze automatyczne (kanały powietrzne), 15: Zacisk paletowy (pozycjonowanie + mocowanie)

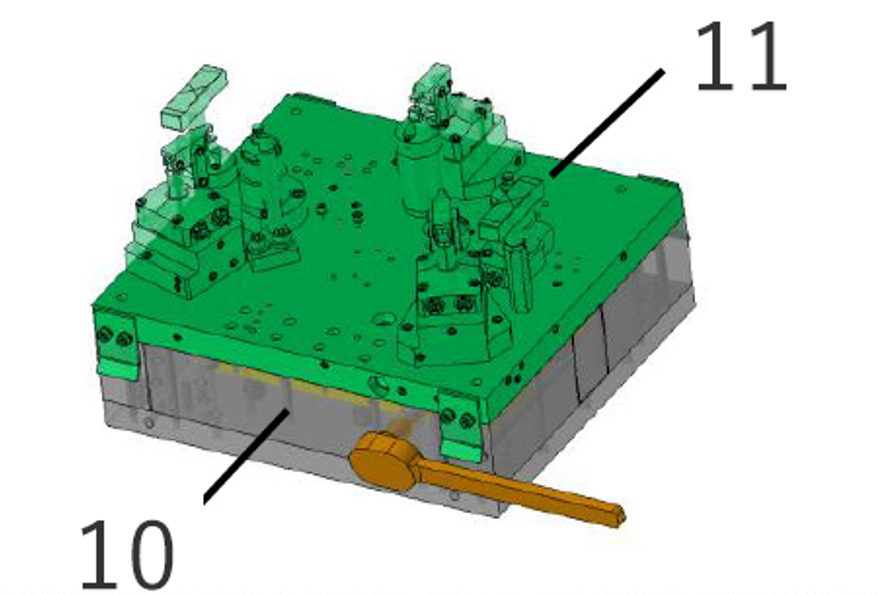

10: Dolny przyrząd, 11: Górne urządzenie,

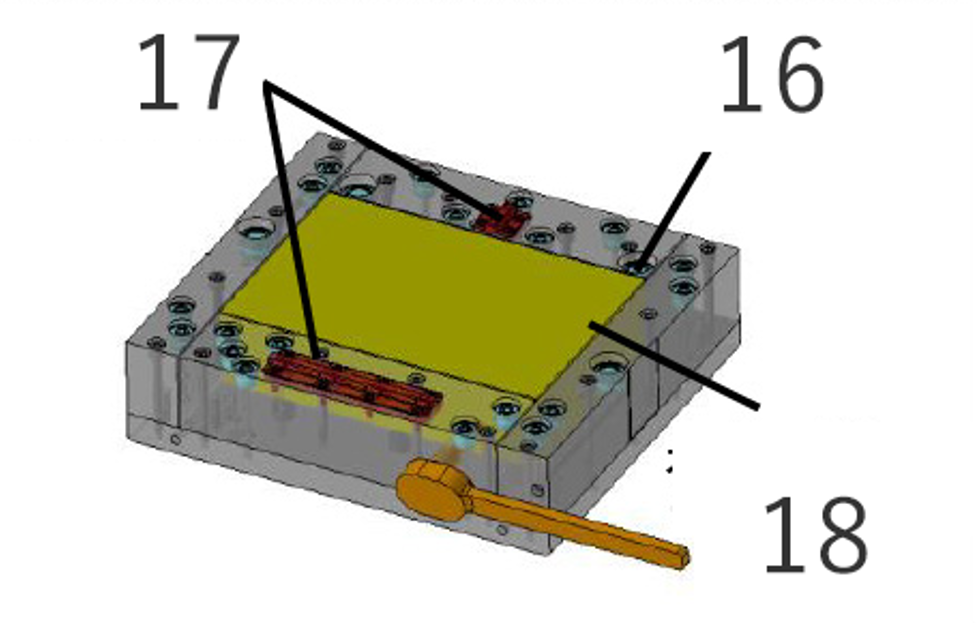

16: Złącze automatyczne (kanały powietrzne), 17: Klucz stożkowy (do pozycjonowania), 18: Magnes trwały (do mocowania),
Sposób montażu górnego przyrządu
Dokręcanie urządzenia (zarządzanie momentem obrotowym za pomocą klucza)
Dokręcanie urządzenia (kontrola momentu obrotowego za pomocą klucza)
Zacisk hydrauliczny (ON/OFF przyciskiem)
Magnes trwały (ON/OFF za pomocą klucza)
Mechanizm pozycjonujący do montażu górnego przyrządu
Jednostka dokręcająca (zarządzanie momentem obrotowym za pomocą klucza)
Jednostka dokręcająca (kontrola momentu obrotowego za pomocą klucza)
Klucz stożkowy (do pozycjonowania)
Zacisk hydrauliczny (włączanie/wyłączanie za pomocą przycisku)
Krok zmiany godzin pracy
60 minuty
5 minuty
1 minuta
1 minuta
Połączenie rurowe (powietrze do zacisku)
Regulacja jednym dotknięciem
Klucz stożkowy (do pozycjonowania)
Złącze automatyczne (nie wymaga pracy)
Górna waga urządzenia
Regulacja jednym dotknięciem
Klucz stożkowy (do pozycjonowania)
Złącze automatyczne (nie wymaga pracy)
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Wymiana przyrządu zwykle wymaga pracy przy użyciu podnośnika itp. i wymaga wielu roboczogodzin, ponieważ wiąże się z wieloma skomplikowanymi zadaniami, takimi jak zapewnienie dokładności podczas przeładunku i podłączania rurociągów.
W miarę wzrostu zapotrzebowania na produkcję o dużym zróżnicowaniu i małych nakładach, istnieje zapotrzebowanie na przyrządy, które są lekkie i łatwe do wymiany.
„Punkty rozwoju”
- „Seria oddzielnych przyrządów” zmniejsza rozmiar części, które należy wymienić podczas zmian ustawień, dzieląc płaski przyrząd.
Ponadto wysoce precyzyjny moduł pozycjonujący i proste połączenia rurowe umożliwiają przełączanie poprzez prostą wymianę górnego przyrządu, co przyczynia się do poprawy wydajności pracy.
