Przyrząd zapobiegający gromadzeniu się wiórów
Rozwiąż problem gromadzenia się wiórów na przyrządach obróbczych!
Z technologią druku 3D i mechanizmem wyrzucania wiórówPrzyrząd do rozwiązania problemu akumulacji
Ze względu na gromadzenie się wiórów Słabe przetwarzanie lub Choco, przestań zmniejszenie
Dodawanie części funkcjonalnych do istniejących przyrządówPo prostu go załącz
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──

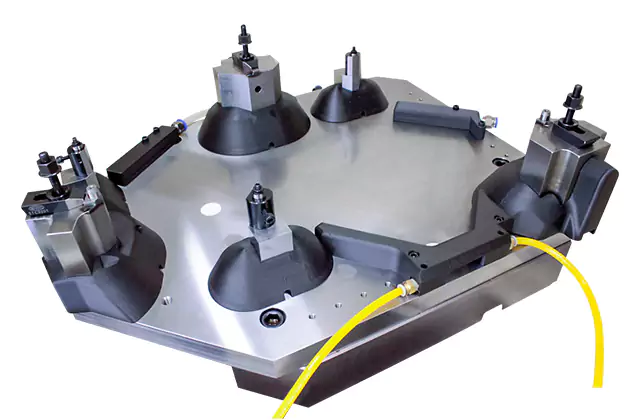

Przyrząd do zapobiegania gromadzeniu się wiórów to przyrząd wyposażony w funkcjonalne części zapobiegające gromadzeniu się wiórów.
Aby poradzić sobie ze środowiskiem wewnątrz maszyny przetwarzającej, każda część funkcjonalna wykorzystuje produkcję przyrostową CFRP, która ma wysoką wytrzymałość, odporność na ciepło i odporność na chłodziwo.
Co więcej, konstrukcja o swobodnym kształcie pozwala na zastosowanie dyszy o wysokiej emisji, która pasuje do istniejących przyrządów i pokrywy, która nie utrudnia wyrzutu, aby zapobiec gromadzeniu się wiórów.
Samo przymocowanie go do istniejących przyrządów zapobiega gromadzeniu się wiórów i zapewnia „lepszą wydajność produkcji”.
Jak używać dyszy i osłony

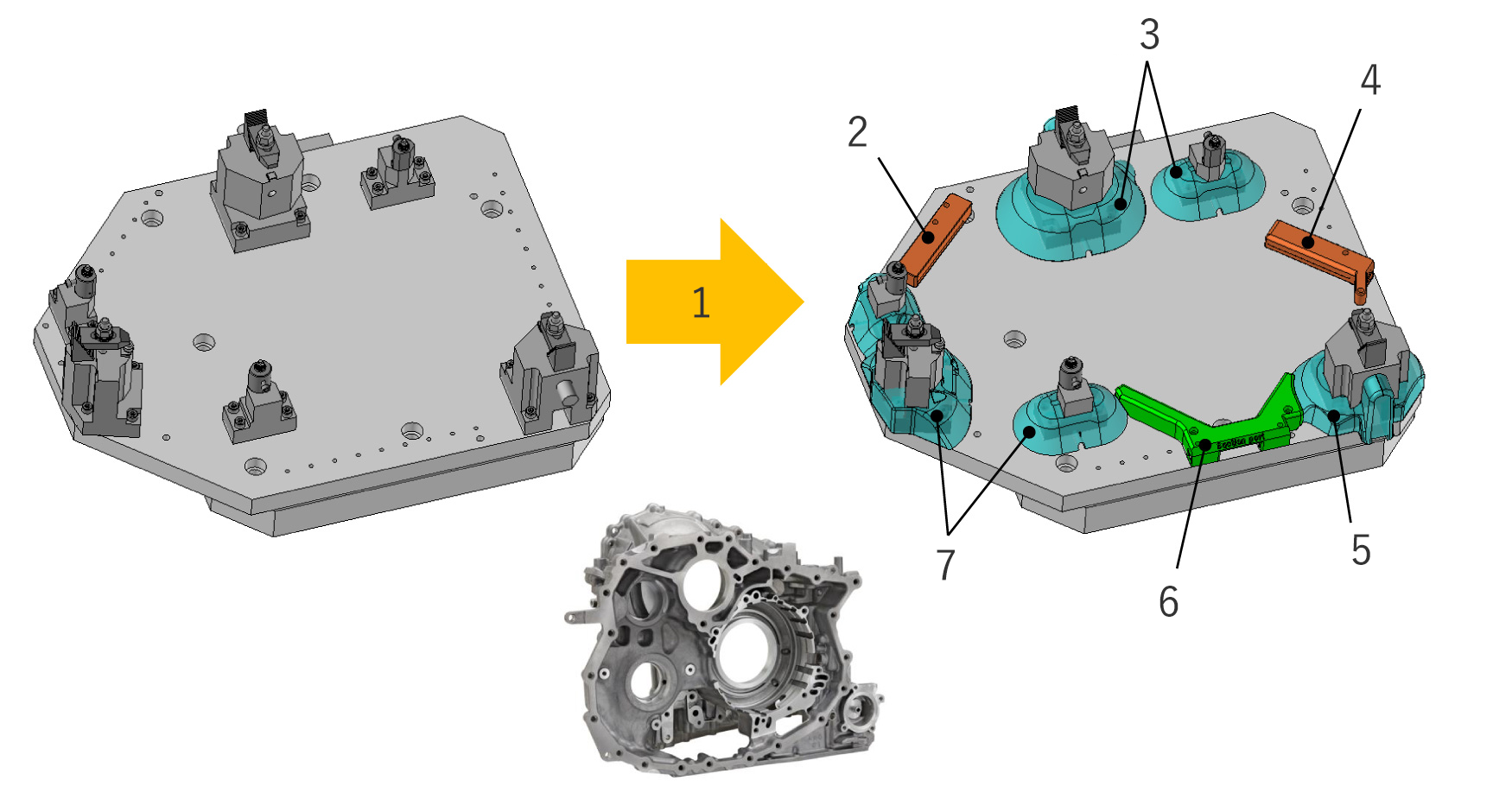

Przykład pracy docelowej: Sprawa misji
1: Wystarczy zainstalować go na istniejącym przyrządzie
2: Wysoka dysza wtryskowa;
3: Okładka,
4: Wysoka dysza wtryskowa
5: Okładka,
6: Dysza wysokossąca;
7: Okładka,
3: Okładka,
4: Wysoka dysza wtryskowa
5: Okładka,
6: Dysza wysokossąca;
7: Okładka,
O to chodzi!
Mechanizm wyrzutowy o swobodnym kształcie i konstrukcja oszczędzająca miejsce
Doskonały!
Wysoka dysza wtryskowa
Wysoka dysza ssąca
Osłona zapobiegająca osadzaniu się
Wygląd i rola

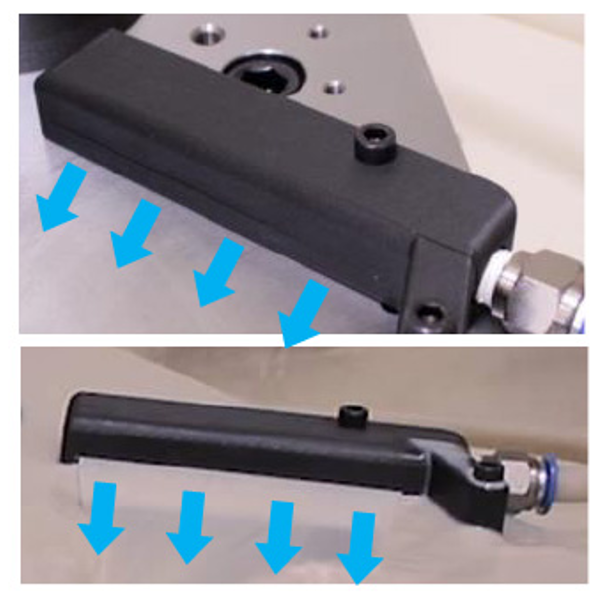

Wióry zgromadzone na wierzchu podstawy są usuwane poprzez wtrysk chłodziwa

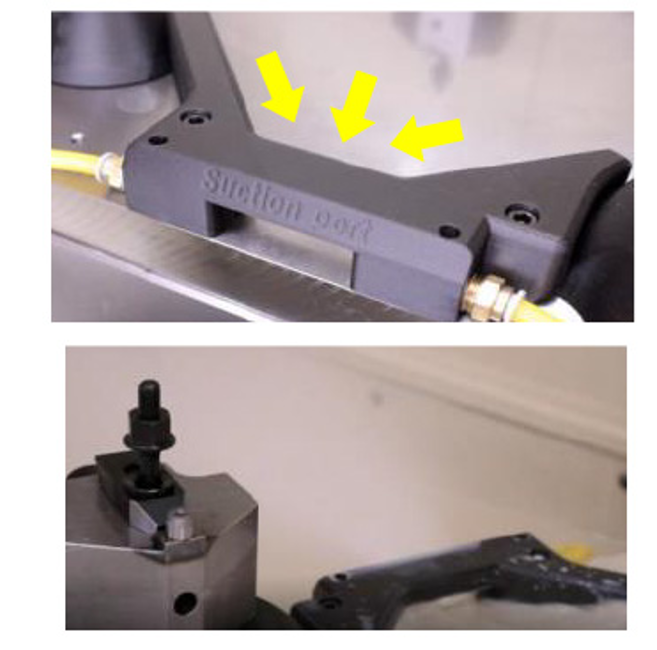

Wytwarza podciśnienie poprzez wtrysk powietrza. Wspomaga ewakuację siłą ssania

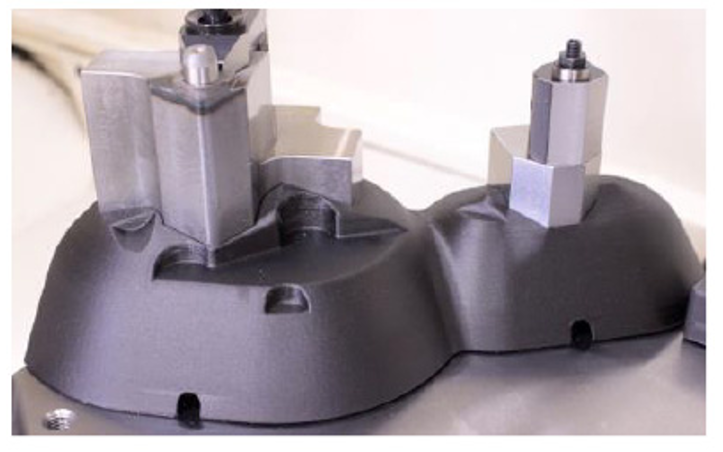

Stopa zaciskowa, w której gromadzą się wióry Całkowicie otoczona pokrywą Zakrzywiona pokrywa poprawia ewakuację
Materiał dyszy/ pokrywy
CFRP
Odporna na ciepło
145°C
Odporność na chłodziwo
Tak
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Odprowadzanie wiórów na przyrządach wiąże się z wieloma problemami. W szczególności wióry mogą gromadzić się w obszarach, w których trudno jest dotrzeć z chłodziwem, lub w narożnikach przyrządów obróbkowych, gdzie chłodziwo nie przepływa łatwo, co prowadzi do wad obróbki i przestojów sprzętu, w związku z czym wymagane są środki zaradcze.
„Punkty rozwoju”
- „ Przyrząd do zapobiegania gromadzeniu się wiórów” zapobiega gromadzeniu się wiórów poprzez zastosowanie dołączonej do przyrządu dyszy wysokoemisyjnej oraz pokrywy nie zakłócającej wyrzutu .
- Produkt wytwarzany addytywnie z CFRP, stosowany na dyszę i pokrywę, może być wytwarzany w skomplikowanych kształtach z dużą swobodą, ma zarówno odporność na ciepło, jak i na chłodziwo i może być stosowany w środowisku wewnątrz maszyny przetwarzającej.
- Przyczynia się do poprawy produktywności, zapobiegając problemom spowodowanym gromadzeniem się wiórów bez zmiany istniejących przyrządów.
