Seria odwrócenia pracy
Zmniejsz inwestycje, zmieniając postawę pracy!
Wystarczy przymocować go do centrum obróbczego
Z uniwersalnym doprowadzeniem powietrza Wykonalny
Na podstawie czujnika potwierdzenia otwarcia/zamknięcia z funkcją zapobiegania upadkowi przedmiotu obrabianego
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Seria rewersyjna wykorzystuje powietrze ogólnego przeznaczenia i moc obrotową wrzeciona do odwracania przedmiotu obrabianego po prostu poprzez przymocowanie go do centrum obróbczego.
Ponadto w zestawie znajduje się czujnik zbliżeniowy, który niezawodnie wykrywa otwieranie i zamykanie ramienia, zapobiegając spadaniu przedmiotów obrabianych w wyniku „sennej pracy”.
Eliminuje potrzebę stosowania robotów, ładowarek bramowych i pasów transportowych wymagających wysokich kosztów inwestycyjnych, a także potrzebę ręcznej zmiany pozycji podczas obróbki przedmiotu obrabianego, co zmniejsza wykorzystanie sprzętu.
Jak korzystać z szeregu inwersyjnego
- ○ Konwencjonalne
Centrum obróbcze 1

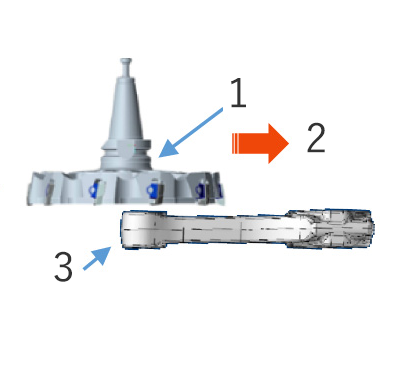

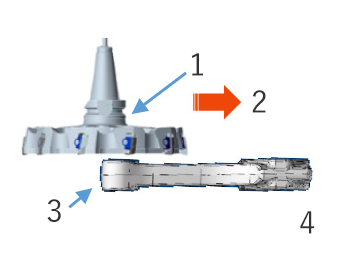

1: Frez, 2: Obróbka, 3: Korbowód, 4: Obróbka powierzchni
Transport / Cofanie / Praca ręczna
Centrum obróbcze 2

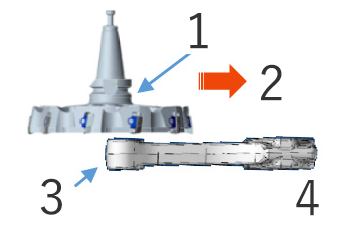

1: Frez. 2: Obróbka, 3: Korbowód, 3: Obróbka tylnej strony
- ○ Odwrotna seria
Centrum obróbcze 1 *Wszystkie procesy realizowane są na tym samym sprzęcie
Obróbka powierzchniowa
Odwrócenie pracy
Zmiana narzędzia
Obróbka tylnej strony

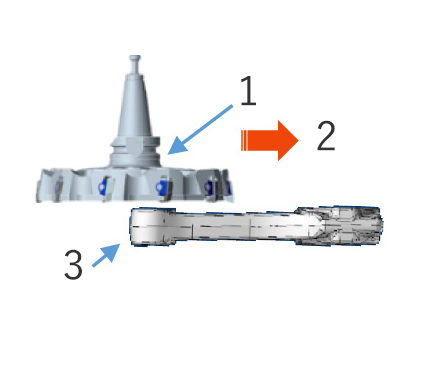

1: Frez, 2: Obróbka, 3: Korbowód,
O to chodzi!
Mechanizm otwierania/zamykania i obsługi ramienia wykorzystujący dopływ powietrza ogólnego przeznaczenia
Doskonały!

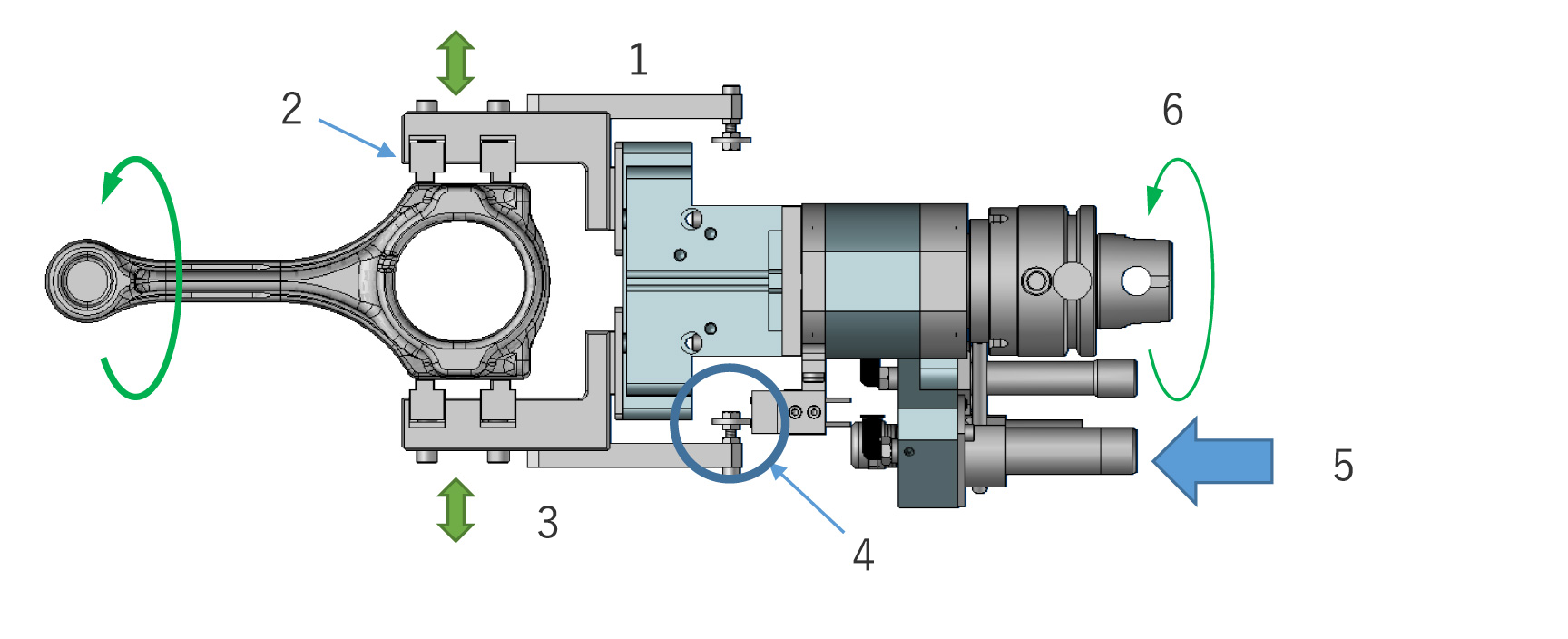

2: Ramię,
3: Air ON: Unchuck WYŁ. powietrza: Chuck;
4: Czujnik potwierdzenia otwarcia/zamknięcia (Wprowadzone w następnej sekcji);
5: Dopływ powietrza;

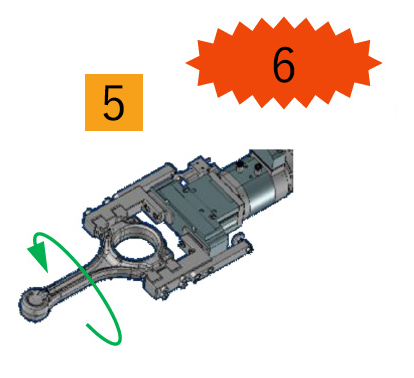

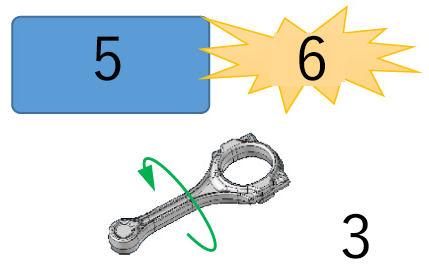

6: Odwrócenie przedmiotu obrabianego poprzez obrót wrzeciona;
O to chodzi!
Wyposażony w funkcję zapobiegania wypadkom za pomocą „czujnika potwierdzenia otwarcia/zamknięcia”
Doskonały!
☆ Podczas odpinania / ☆ Kiedy rzucono

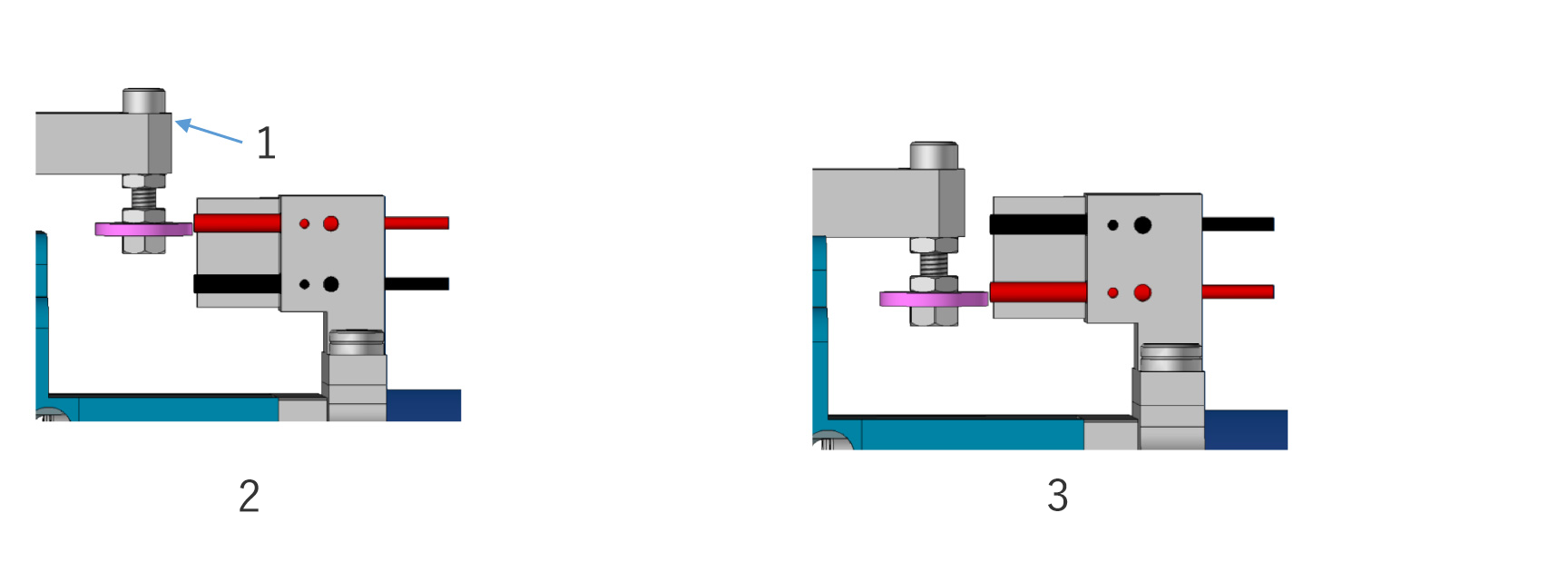

1: Kołek wykrywający położenie ramienia;
2: Jeśli ramię nie otwiera się całkowicie nawet po doprowadzeniu powietrza, stwierdza się, że wystąpiła nieprawidłowość i urządzenie zostaje zatrzymane.
3: Jeżeli przedmiot obrabiany nie zostanie uchwycony nawet po wyłączeniu dopływu powietrza, stwierdza się, że wystąpiła nieprawidłowość i urządzenie zostaje zatrzymane.
(LEWY CZARNY: Czujnik potwierdzenia położenia zamkniętego, LEWY CZERWONY: Czujnik potwierdzenia pozycji otwarcia)
(PRAWY CZARNY: Czujnik potwierdzenia pozycji otwarcia, PRAWY CZERWONY: Czujnik potwierdzenia położenia zamkniętego)
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Tradycyjnie , aby obrócić obrabiany przedmiot, konieczne było wprowadzenie na linię technologiczną specjalnego robota lub ładowarki bramowej .
Jednak dodatkowa instalacja wymaga dużej inwestycji , a cała konfiguracja linii technologicznej również wymaga dużej ilości miejsca. - Dlatego istnieje potrzeba odwracania przedmiotu obrabianego (zmiana pozycji obróbki przedmiotu obrabianego) w tym samym sprzęcie, co maszyna obróbcza, przy użyciu niedrogiej i uniwersalnej mocy bez konieczności stosowania specjalnego sprzętu do odwracania przedmiotu obrabianego.
„Punkty rozwoju”
- „Seria Flip” wykorzystuje jako źródło zasilania powietrze ogólnego przeznaczenia, a instalując standardowy interfejs, możliwe jest automatyczne obracanie przedmiotu obrabianego w tym samym centrum obróbczym, co maszyna obróbcza, po prostu podłączając uchwyt do obracania.
Specyfikacja produktu
- Specyfikacje narzędzi
