Obróbka jest możliwa w szerokim zakresie obszarów, od żeliwa po stal!
„Przerzedzenie o niskim oporze” + „specjalny kształt rowka śrubowego”
zapewnia wysoką zdolność skrawania żeliwa i stali!
Ze względu na niski opór rozcieńczeniaNiższy ciąg
Ze specjalnym spiralnym kształtem rowka Wysoka ewakuacja wiórów
Z powłoką wielowarstwową Poprawiona odporność na zużycie

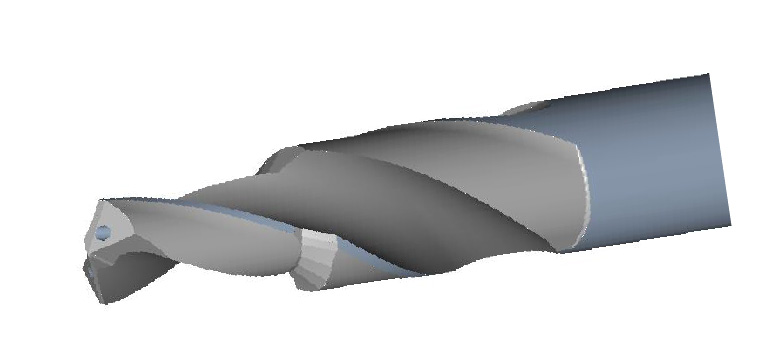

Co to jest seria wierteł TFS?
①Wiertło TFS
Stal do ogólnej obróbki otworów
Cechy: Wysokie odprowadzanie wiórów przy niskim oporze skrawania i rowkach spiralnych
- przerzedzenie krzyżowe
- pojedynczy margines
- powłoka wielowarstwowa
- Dokładność klasy IT9
②Wiertło TFS.C
Żeliwo do ogólnej obróbki otworów
Cechy: Dedykowany typ ostrza do obróbki żeliwa
- przerzedzenie przy niskim ciągu
- podwójny margines
- powłoka wielowarstwowa
- Dłuższa żywotność w porównaniu do wierteł konwencjonalnych przy obróbce żeliwa
- Dokładność klasy IT9
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Wiertło TFS wykorzystuje prostą krawędź skrawającą i podwójne pocienienie krzyżowe, aby zapewnić wytrzymałość krawędzi skrawającej i niski nacisk.
Ponadto konstrukcja rowka uwzględnia odprowadzanie wiórów, co zapewnia wysoką wydajność odprowadzania wiórów.
Wiertło TFS Type.C wykorzystuje pocienienie przy niskim oporze i podwójny margines odpowiednie do obróbki żeliwa, aby osiągnąć stabilną dokładność obróbki.
Obydwa są standardowo wyposażone w specjalną wielowarstwową powłokę poprawiającą odporność na zużycie.

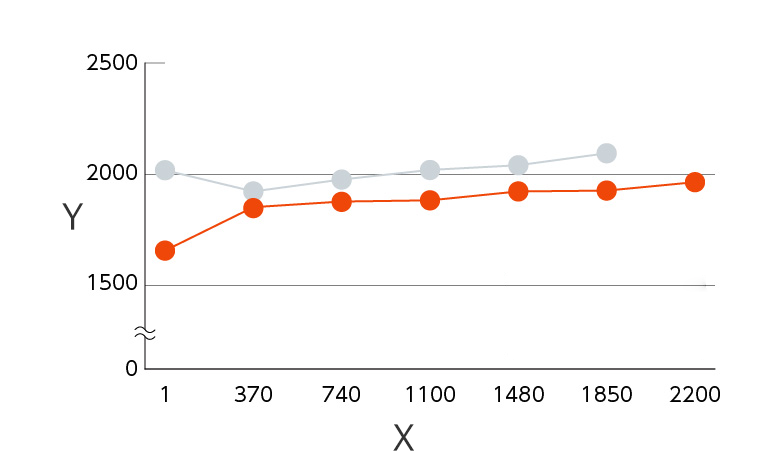

Redukcja siły skrawania wiertła TFS (pchnięcia)
Dobry!
Oś Y: (N) Stras
Oś X: Liczba przetworzonych otworów [Warunki przetwarzania] S50C ¢10 V100 f0,25.
SZARY: Wiertarka innej firmy. CZERWONY: Wiertarka TFS
Oś X: Liczba przetworzonych otworów [Warunki przetwarzania] S50C ¢10 V100 f0,25.
SZARY: Wiertarka innej firmy. CZERWONY: Wiertarka TFS

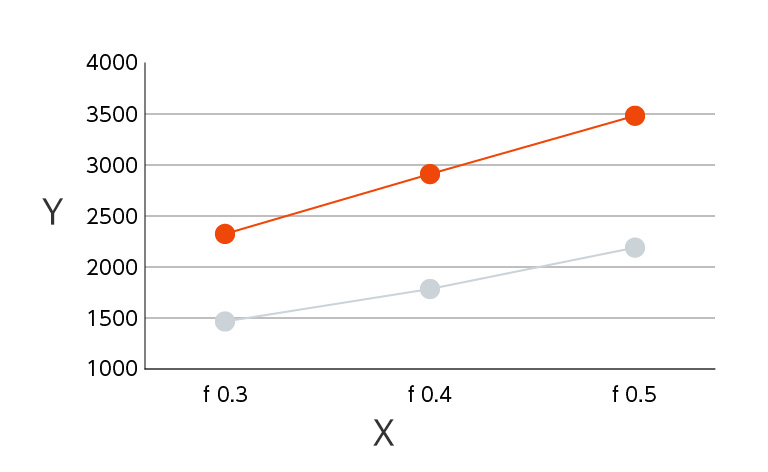

Wiertło TFS Typ.C Redukcja oporu skrawania (pchnięcia).
Dobry!
Oś Y: (N) pchnięcie
Oś X: szybkość podawania [Warunki przetwarzania] FCD600 ¢10 V100 f0,3~f0,5
SZARY: TYPE-C CZERWONY: Straszny TFS
Oś X: szybkość podawania [Warunki przetwarzania] FCD600 ¢10 V100 f0,3~f0,5
SZARY: TYPE-C CZERWONY: Straszny TFS

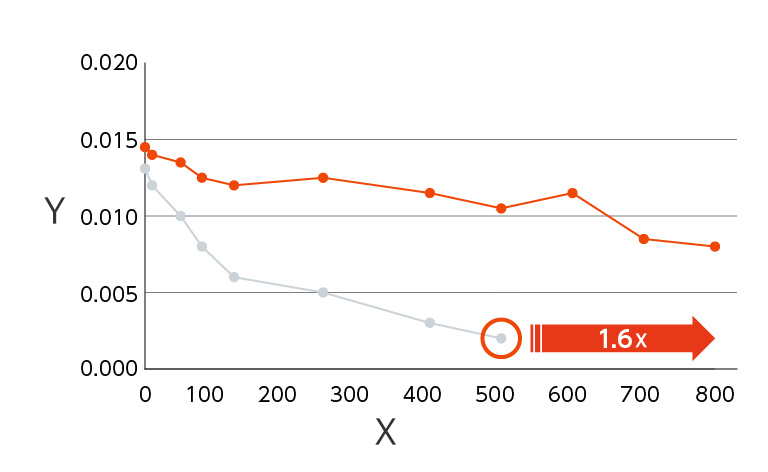

Wiertło TFS typu C. Efekt poprawy życia
Dobry!
Oś Y: Φ(mm) large diameter expansion
Oś X: Number of machining (holes) [Processing conditions]FCD450 ¢11 V100 f0.3
Czerwona strzała : giełda 1,6 razy
SZARY: Konwencjonalne wiertło kręte CZERWONY: Liczba obróbek (otworów)
Oś X: Number of machining (holes) [Processing conditions]FCD450 ¢11 V100 f0.3
Czerwona strzała : giełda 1,6 razy
SZARY: Konwencjonalne wiertło kręte CZERWONY: Liczba obróbek (otworów)
O to chodzi!
Specjalne ustawienia dla każdego materiału przedmiotu obrabianego
Doskonały!

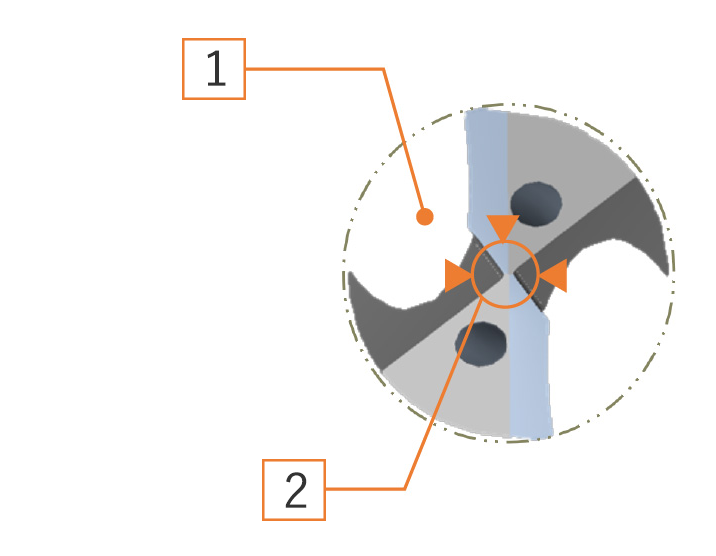

Dla stali Wiertarka TFS
1: Specjalna kieszeń (Z szeroką kieszenią na chipy
Doskonała wydajność rozładowania)
2: Gunnina Shisuroku
2: Gunnina Shisuroku

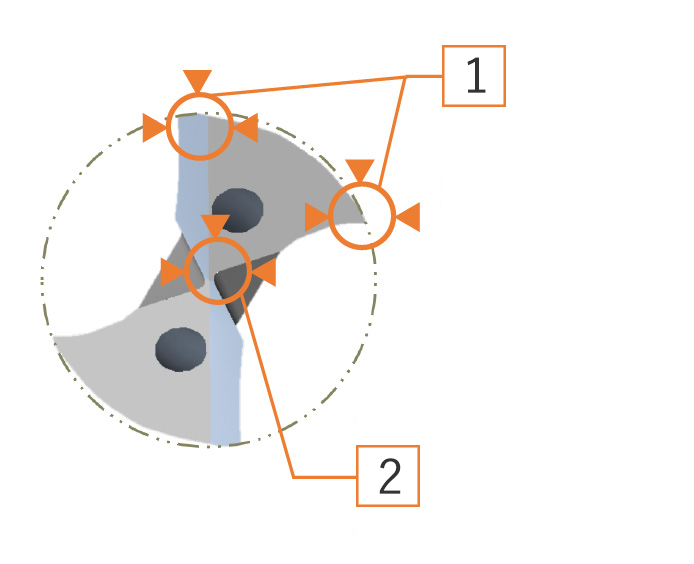

Do żeliwa Wiertło TFS Typ.C
1: podwójny margines (Stabilny Zapewnij dokładność obróbki)
2: Niski ciąg Rębnia
2: Niski ciąg Rębnia
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Podczas obróbki żeliwa i stali opór wzdłużny jest wysoki, a odprowadzanie wiórów słabe, dlatego nie można zwiększyć wydajności, aby zapewnić precyzję. Ponadto ciepło cięcia jest wysokie, co powoduje skrócenie żywotności.
„Punkty rozwoju”
- Wiertło TFS ma szeroki, spiralny kształt rowka zapewniający wysoką ewakuację wiórów oraz kształt krawędzi skrawającej, odpowiedni do obróbki materiałów stalowych w celu uzyskania niskiego oporu.
- Co więcej, Type.C wykorzystuje specjalny, cieńszy kształt przeznaczony do obróbki żeliwa w celu zmniejszenia ciągu.
Specyfikacja z podwójnym marżem tłumi drgania podczas skrawania i umożliwia bardzo precyzyjną obróbkę otworów, a zastosowanie wielowarstwowej powłoki znacznie poprawia także trwałość narzędzia.
Specyfikacja produktu
Wiertarka TFS
- Specyfikacje narzędzi
Proces docelowy
Ogólna obróbka otworów w stali
Średnica ustawienia
ø4~ø20
Standardowe warunki
Prędkość cięcia: V=50~120m/min
Posuw: f=0,01~0,05 Dmm/obr
Wydajność obróbki
Średnica obróbcza: klasa IT9
Wiertło TFS Typ.C
- Specyfikacje narzędzi
Proces docelowy
Ogólna obróbka otworów w żeliwie
Średnica ustawienia
ø4~ø20
Standardowe warunki
Prędkość cięcia: V=50~120m/min
Posuw: f=0,01~0,05 Dmm/obr
Wydajność obróbki
Średnica obróbcza: klasa IT9

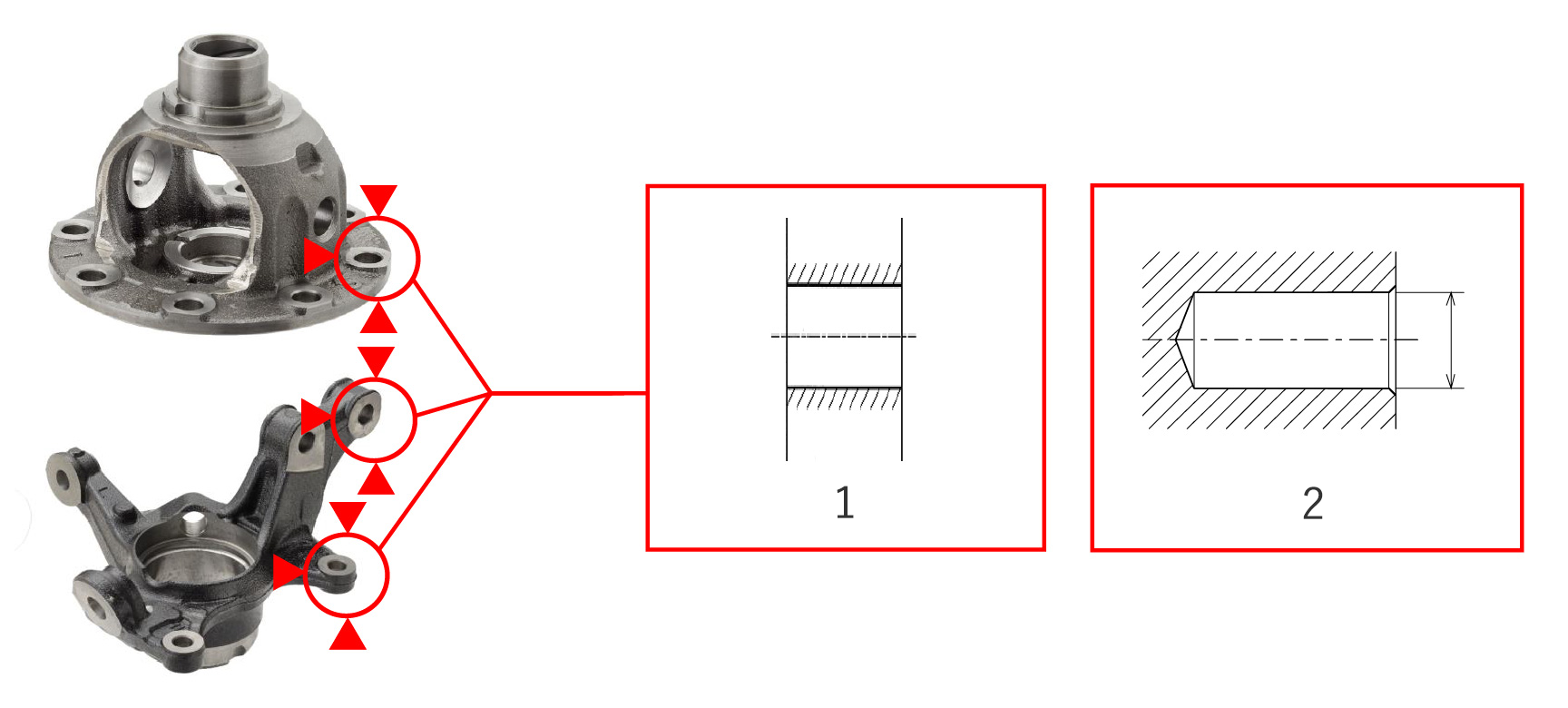

- Przykład odpowiedniej pracy
Sukefde i golonka
1: Przebić się
2: Inne ślepe otwory itp.
2: Inne ślepe otwory itp.
