Typ sprężyny do otworów poprzecznych
Narzędzie do gratowania, unikalne dla producenta narzędzi specjalnych!
Optymalna krawędź tnąca i mechanizm dociskowy
szybko, skutecznie i czysto usuwają zadziory z otworów poprzecznych.
Można obrabiać wiele przecinających się otworów jednocześnie
z mechanizmem kompresyjnym Skutecznie usuwa zadziory
Ze specjalnym kształtem krawędzi tnącej Zapobiega zarysowaniom na średnicy wewnętrznej
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Sprężynowy uchwyt do gratowania posiada specjalnie ukształtowaną krawędź tnącą oraz wbudowany mechanizm dociskowy.
Przyczynia się do skrócenia czasu cyklu, reagując na zmiany wewnętrznej średnicy przedmiotu obrabianego i usuwając zadziory z wielu otworów jednocześnie.
Posiada również podkładkę prowadzącą, która stabilizuje wydajność cięcia podczas usuwania zadziorów.
O to chodzi!

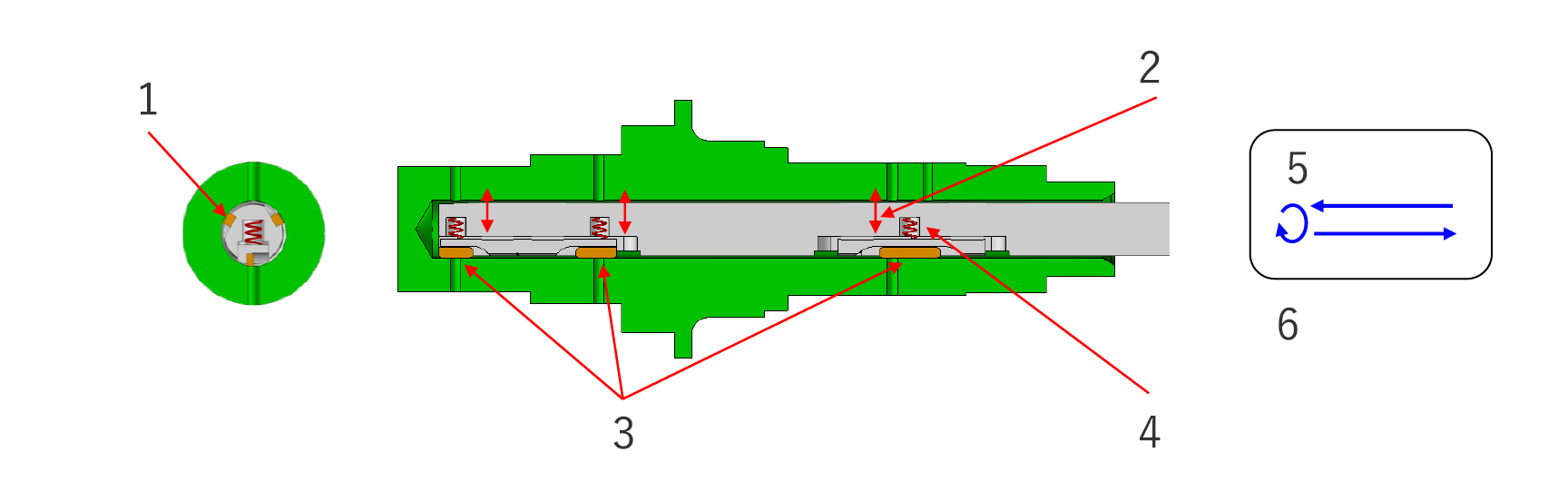

Konstrukcja sprężynowego uchwytu do gratowania
Doskonały!
1: Stabilna obróbka z podkładką prowadzącą
2: Mechanizm kompresji pochłania różnice w wymiarach średnicy wewnętrznej
3: Gratowanie w wielu miejscach jednocześnie
4: Usuń zadziory z optymalną siłą cięcia, regulując nacisk sprężyny
5: Operacja obróbki
6: Program obróbki ma tylko ruch posuwisto-zwrotny!
2: Mechanizm kompresji pochłania różnice w wymiarach średnicy wewnętrznej
3: Gratowanie w wielu miejscach jednocześnie
4: Usuń zadziory z optymalną siłą cięcia, regulując nacisk sprężyny
5: Operacja obróbki
6: Program obróbki ma tylko ruch posuwisto-zwrotny!

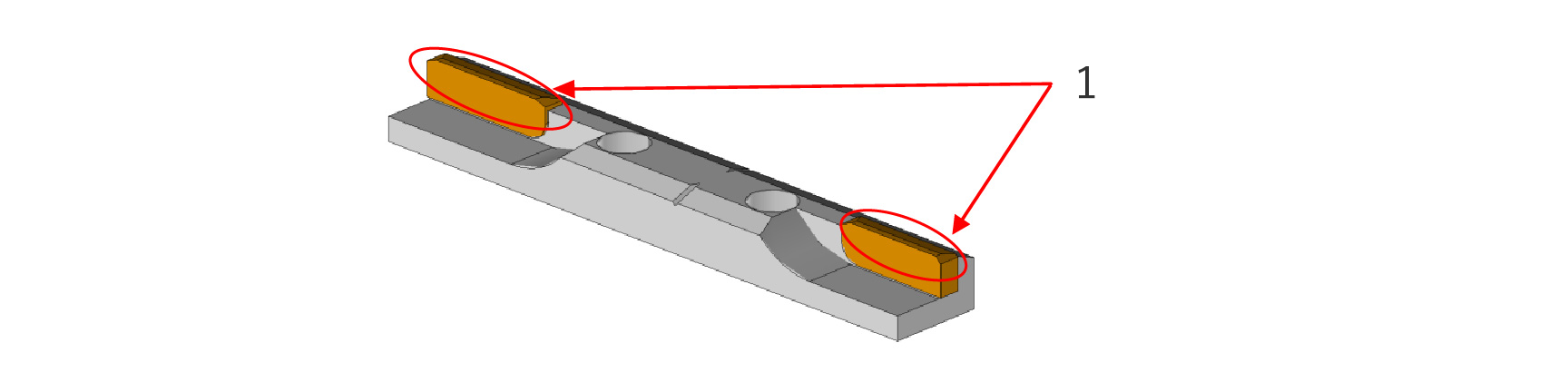

Gratowanie przy pomocy obrotów do przodu i do tyłu
1: Specjalny kształt krawędzi skrawającej zapobiega zarysowaniu wewnętrznej średnicy przedmiotu obrabianego
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Gratowanie otworów poprzecznych np. na wałach odbywało się pojedynczo, ręcznie lub za pomocą pędzla lub frezu na maszynie NC, co wymagało czasu obróbki.
- W przypadku szczotek i noży występowały sporadyczne problemy z resztkowymi zadziorami wynikającymi z różnic w wewnętrznej średnicy przedmiotu obrabianego.
„Punkty rozwoju”
- „Sprężynowy uchwyt do gratowania” wykorzystuje specjalny kształt krawędzi tnącej i mechanizm ściskający, aby jednocześnie usuwać zadziory z wielu otworów ruchem posuwisto-zwrotnym, co skraca czas cyklu.
Specyfikacja produktu
- Specyfikacje narzędzi
Proces docelowy
Wał (otwór poprzeczny) itp.
Materiał roboczy
Zalecana stal lub żeliwo
Średnica ustawienia
ø16～
Standardowe warunki
Prędkość obrotowa: N=250min -1

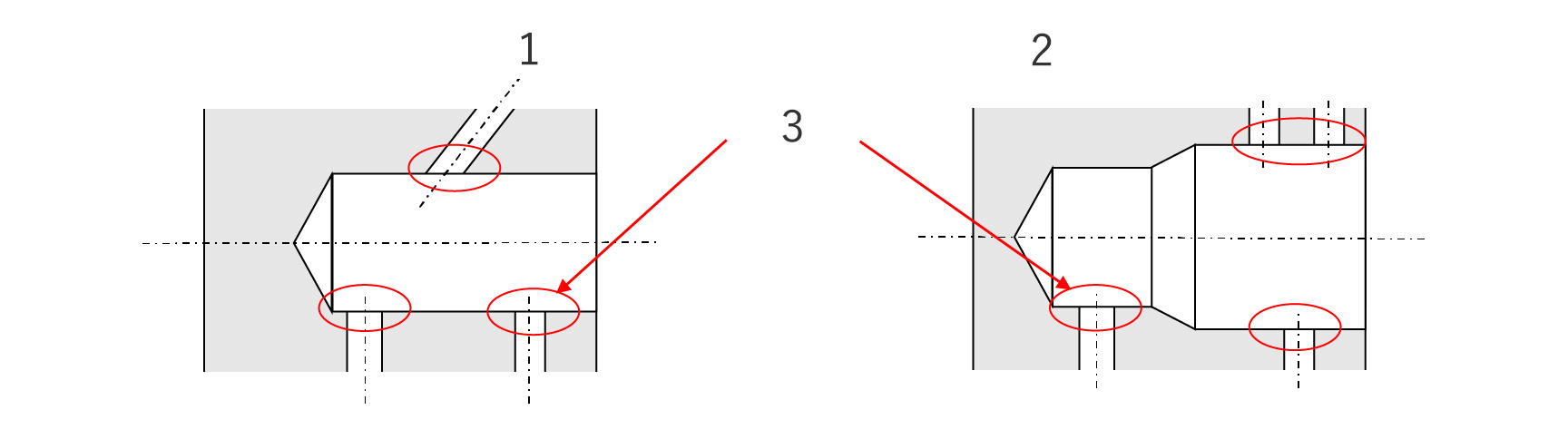

- Przykład odpowiedniej pracy
1: Prosty otwór, 2: Schodkowa dziura, 3: Generowanie Flasha,
