Urządzenie QEC
Szybkie i kompaktowe urządzenie conomic _
Z łatwością obserwuj narzędzia w dowolnym miejscu i czasie!
Łatwy w użyciu bez specjalnego wyposażeniaIstnieje możliwość obserwacji stanu krawędzi skrawającej.
Dążenie do funkcjonalności i oszczędności miejscastanowisko do obserwacji narzędzi
Łatwy w obsłudze Każdy może z niego skorzystać od razu
Jedynym wymaganym sprzętem jest komputer PC i kamera CCD. redukcja inwestycji
Przenośny format A4 Można zainstalować w dowolnym miejscu
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──

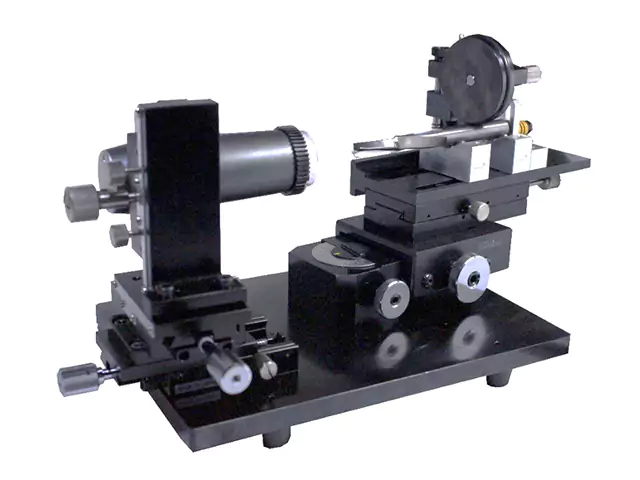

Urządzenie QEC to stanowisko do obserwacji narzędzi, które pozwala łatwo, szybko i dokładnie obserwować stan krawędzi skrawającej.
Koncentrując się na funkcjach niezbędnych do obserwacji narzędzia, osiągnęliśmy „uproszczoną obsługę”, „zmniejszone inwestycje”, „oszczędność miejsca” i „przenośność”.
Przedstawiamy sposób obsługi
- Wystarczy przekręcić pokrętło -
Dobry!

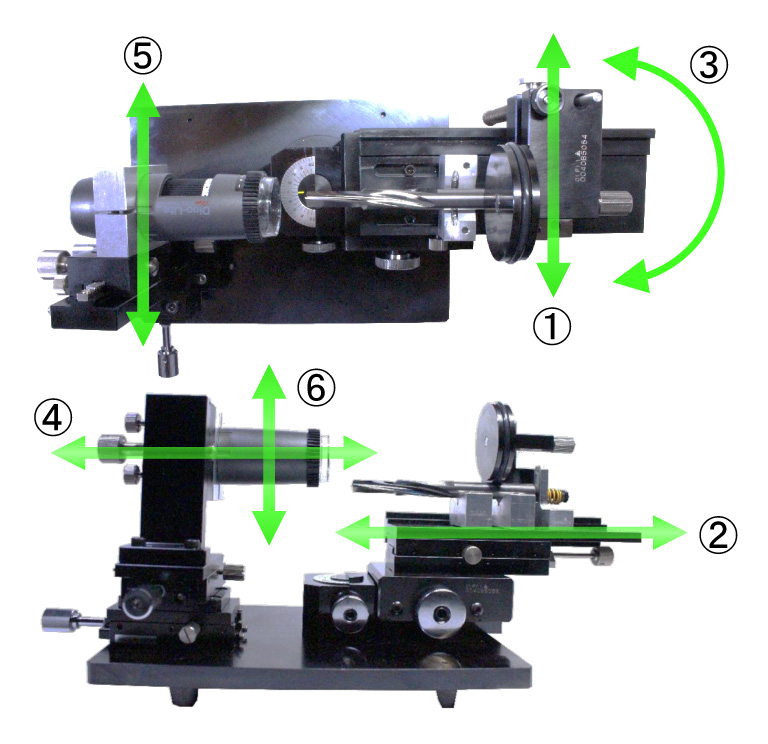

1: Kamera CCD,
2: Obiekt pomiarowy,
3: Fazę narzędzia można również regulować za pomocą pokrętła.,
4: Stojak narzędziowy można obracać o 180°
O to chodzi!

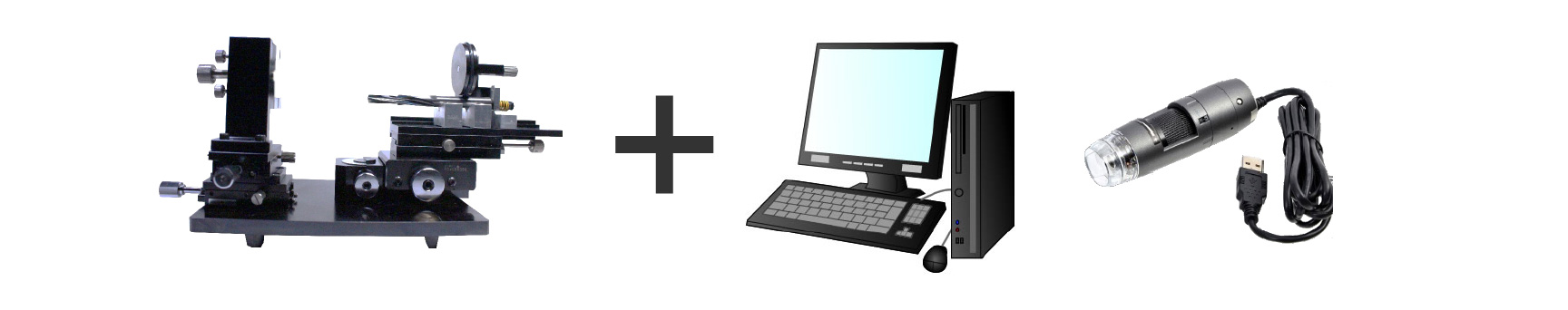

Jedynym wymaganym sprzętem jest komputer PC i kamera CCD.
Doskonały!
O to chodzi!

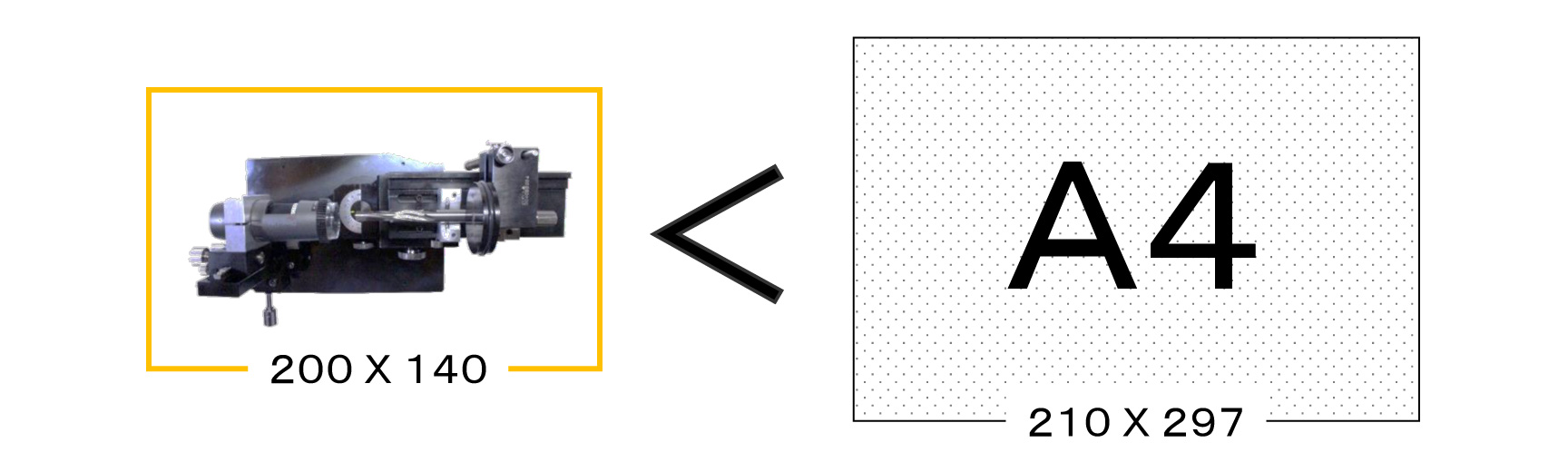

Oszczędzaj miejsce dzięki rozmiarowi A4 lub mniejszemu
Doskonały!
O to chodzi!

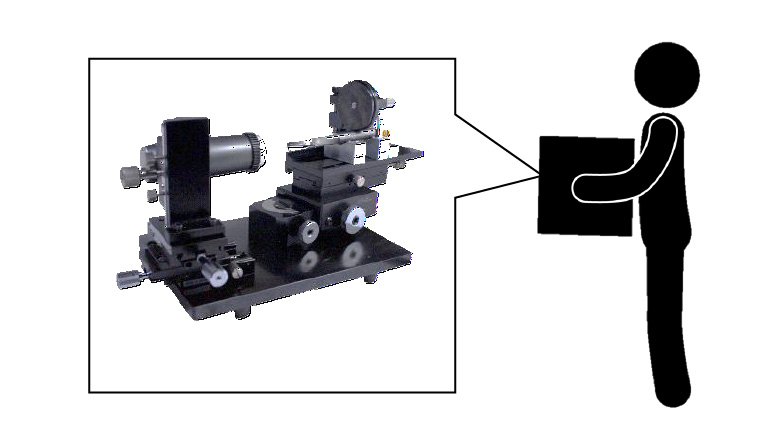

Lekki i przenośny
Doskonały!
Waga: ok. 6,2kg
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Oprócz stosowania mikroskopu stereoskopowego do obserwacji zużycia narzędzia itp., do pomiaru stopnia zużycia potrzebny jest kosztowny sprzęt, taki jak optyczne urządzenie pomiarowe. Co więcej, ponieważ optyczne przyrządy pomiarowe są duże i nie można ich łatwo przenosić, przestrzeń instalacyjna jest ograniczona i należy dokładnie rozważyć miejsce instalacji.
- Do obserwacji narzędzi potrzebne było proste i niedrogie urządzenie, które w łatwy sposób mogłoby obserwować kształt i stan zużycia krawędzi skrawających.
„Punkty rozwoju”
- Koncentrując się na funkcjach niezbędnych do obserwacji narzędzia, „urządzenie QEC” jest łatwe w obsłudze ( Quick ), zmniejsza koszty inwestycji ( E conomic) i oszczędza miejsce ( Compact ), umożliwiając instalację krawędzi skrawających narzędzi w dowolnym miejscu. realizowany.
Przykład przetwarzania
- *Można obserwować inne pożądane obszary
1: Zużycie dłuta
2: Ujemne zużycie powierzchni
3: Zużycie powierzchni śruby
Specyfikacja produktu
Nr
Przedmiot
Wartość numeryczna
Cały
-
-
Kompatybilna średnica trzpienia
φ3 ~ 25 mm
waga
Około 6,2 kg
Stół do pracy
①
②
③
Wielkość ruchu w lewo/prawo
20mm
Wielkość ruchu do przodu i do tyłu
190mm
Kąt obrotu cokołu
180°
Stojak na aparat
④
⑤
⑥
Wielkość ruchu do przodu i do tyłu
40mm
Wielkość ruchu w lewo/prawo
42mm
Wielkość ruchu pionowego
45mm
