Wiertarka parapara
P.A.T.P.
To rozwiąże Twój problem z chipami!
Oddziel żetony za pomocą oryginalnego łamacza!
Uniwersalna wiertarka z młotem
Uniwersalna wiertarka z młotem
Drogi Możliwość separacji wiórów
Wyeliminuj splątanie wiórów i pozostałości
Wyłącznik uziemiający Nie ma potrzeby odbudowy
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Dzięki zastosowaniu oryginalnego kształtu łamacza do rowka wiertła, wiertło parapara
wykazuje wysoką zdolność łamania wiórów i eliminuje problem porywania wiórów i pozostałych wiórów. Przyczynia się do eliminacji procesów kontrolnych.
Kształt wyłącznika do ponownego szlifowania nie wymaga ponownego kształtowania i można go łatwo ponownie zeszlifować.
Kształt chipa
Dobry!
Wióry z wierteł konwencjonalnych
Wióry z wierteł konwencjonalnych
Przyczynianie się do eliminacji procesów kontrolnych
Pozostałe żetony Zniesienie kontroli!

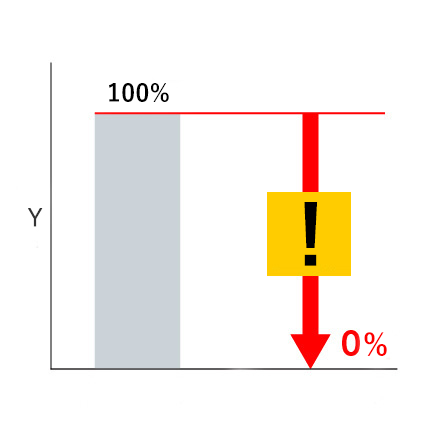

(Y-axis: liczba testów, SZARY: wiertarka konwencjonalna 100%, CZERWONY: wiertarka parapara 0%)
O to chodzi!
Wysoka separacja wiórów przy oryginalnym kształcie łamacza
Doskonały!

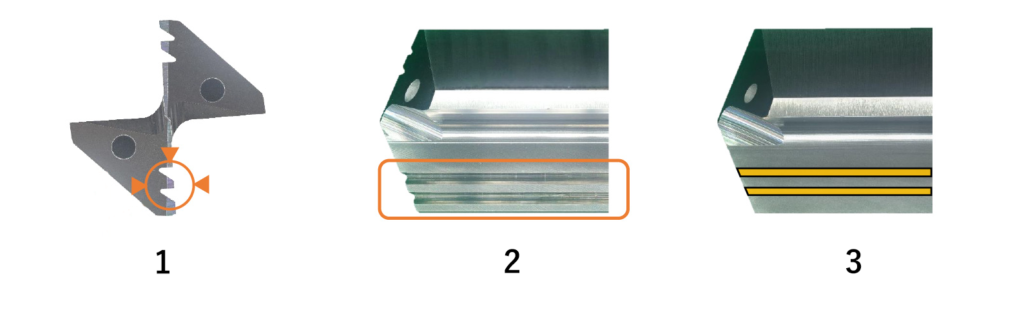

Oryginalny przerywacz
- Oryginalny łamacz Fujisei. Zapewnia wysoką zdolność oddzielania wiórów!
- Zapewnia łamacz równoległy do kierunku podawania. Aby naostrzyć, wystarczy wbić krawędź ostrza!
- Można go również dodać do istniejących ćwiczeń!
Koncepcja rozwoju/koncepcja produktu
„Stan obecny i wyzwania”
- Podczas procesu wiercenia pojawiają się problemy, takie jak owinięcie się wiórów, pozostawanie na obrabianym przedmiocie/urządzeniu i gromadzenie się. Wymagane były dodatkowe, regularne procesy czyszczenia i kontroli.
- Konwencjonalne wiertła z nacięciami lub łamaczami nie mają wystarczającej zdolności łamania wiórów, dlatego przed ponownym szlifowaniem należy odtworzyć kształt łamacza, co stwarza problemy pod względem wszechstronności, zdolności łamania wiórów i ponownego szlifowania.
„Punkty rozwoju”
- Rozwiązaliśmy te problemy, przyjmując oryginalny kształt łamacza dla wiertła parapara i opracowaliśmy wiertło, które ma zarówno „wysoką zdolność łamania wiórów”, jak i „łatwość ponownego ostrzenia”.
Przykład przetwarzania
Narzędzia użyte
wiertarka parapara
Prace obróbcze
głowica cylindra
Materiał roboczy
AC2C-T6
Średnica narzędzia
ø25
Warunki skrawania
Prędkość skrawania: V=393m/min
Posuw: f=0,15mm/obr
- Porównanie chipów
Typ konwencjonalny
Wiertarka parapara
Specyfikacja produktu
wiertarka parapara
- Specyfikacje narzędzi
Proces docelowy
Otwór prowadzący do
gwintowania, otwór
prowadzący do kołka,
aluminiowy otwór ogólny
gwintowania, otwór
prowadzący do kołka,
aluminiowy otwór ogólny
Średnica ustawienia
ø8 ~ ø26
Standardowe warunki
Prędkość cięcia:
V=50~400m/min
Posuw: f=0,3 mm/obr. (MAX)
V=50~400m/min
Posuw: f=0,3 mm/obr. (MAX)
Wydajność obróbki
Średnica obróbcza: klasa IT9
- Przykład odpowiedniej pracy
Sprawa misji
(1: Otwory montażowe, 2: Otwór pilotowy na kran)

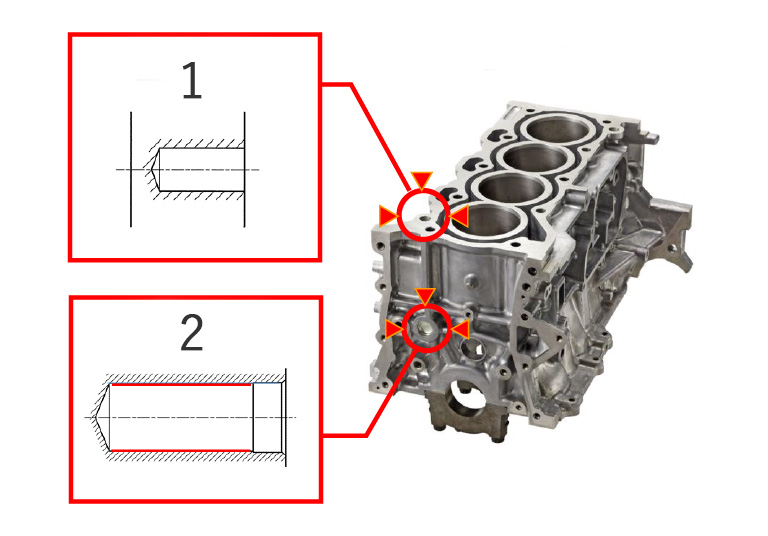

Blok cylindrów
(1: Wybić otwór prowadzący, 2: Zaślepić otwór prowadzący)
