Elastyczne wsparcie dla szerokiej gamy detali!
Zwiększenie wszechstronności przyrządów do wyrobów w kształcie pierścienia
Jednocześnie obsługuje szeroką gamę produktów i skraca roboczogodziny związane z konfiguracją przyrządu.
Elastyczne wsparcie dla szerokiej gamy detali
Bez interwencji człowieka, Zmiana stopnia poprzez działanie wrzeciona
Z ruchem wrzeciona Centrowanie wokół przedmiotu obrabianego
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Przyrząd Naruto to przyrząd do obróbki produktów w kształcie kół zębatych z pierścieniem zaciskowym.
Dzięki elastycznej regulacji centrowania przedmiotu obrabianego i położenia zacisku za pomocą ruchu wału głównego jednoosiowej maszyny ogólnego przeznaczenia, możliwa jest obróbka szerokiej gamy detali za pomocą jednego przyrządu NARUTO.
Osiąga „redukcję inwestycji” i „redukcję roboczogodzin potrzebnych na wymianę” przyrządów.
Redukcja inwestycji
Dobry!
Konwencjonalne przyrządy wymagają przyrządu dla każdego przedmiotu obrabianego.

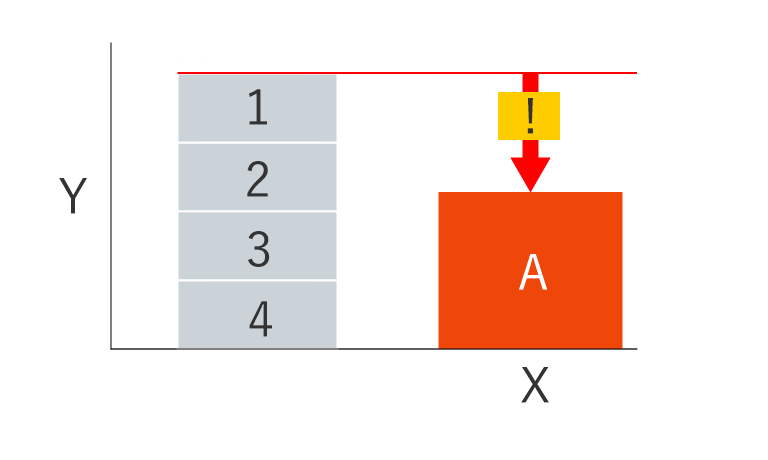

(Y: Koszt wprowadzenia przyrządu, X: Automatyczna zmiana kroku (105~0223), SZARY: Produkt konwencjonalny (4 jednostki), CZERWONY: Przyrząd Naruto (1 szt.))
!: Kompatybilny ze wszystkimi przedmiotami obrabianymi
1: Praca D (0188), 2: Praca C (0184), 3: Praca B (0135) 4: Praca A (Φ113)
*Wymiary w nawiasach oznaczają wymiary obrabianego przedmiotu.
!: Kompatybilny ze wszystkimi przedmiotami obrabianymi
1: Praca D (0188), 2: Praca C (0184), 3: Praca B (0135) 4: Praca A (Φ113)
*Wymiary w nawiasach oznaczają wymiary obrabianego przedmiotu.
Skrócenie czasu pracy przy przezbrojeniach
Dobry!
Żadnychzmian 0 minut

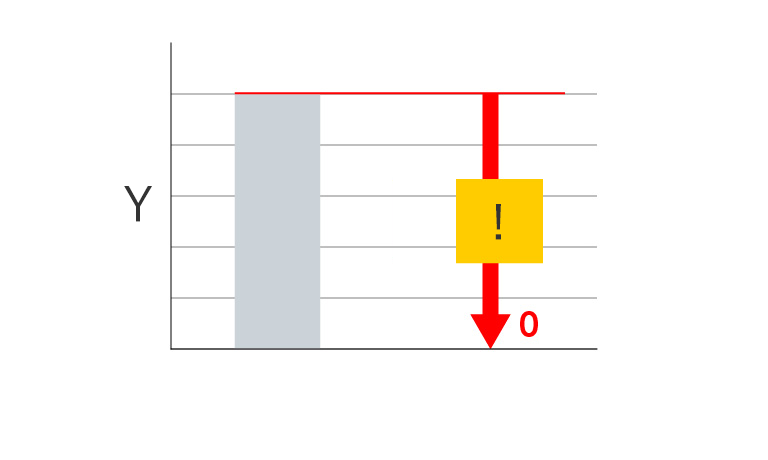

(Y: Krok zmiany roboczogodzin, SZARY: Produkt konwencjonalny, CZERWONY: Przyrząd naruto)
O to chodzi!
Elastyczne zmiany etapów za pomocą ruchu wrzeciona
Excellent!
Położenie zacisku można elastycznie regulować, obracając pierścień regulacyjny za pomocą ruchu wału głównego.

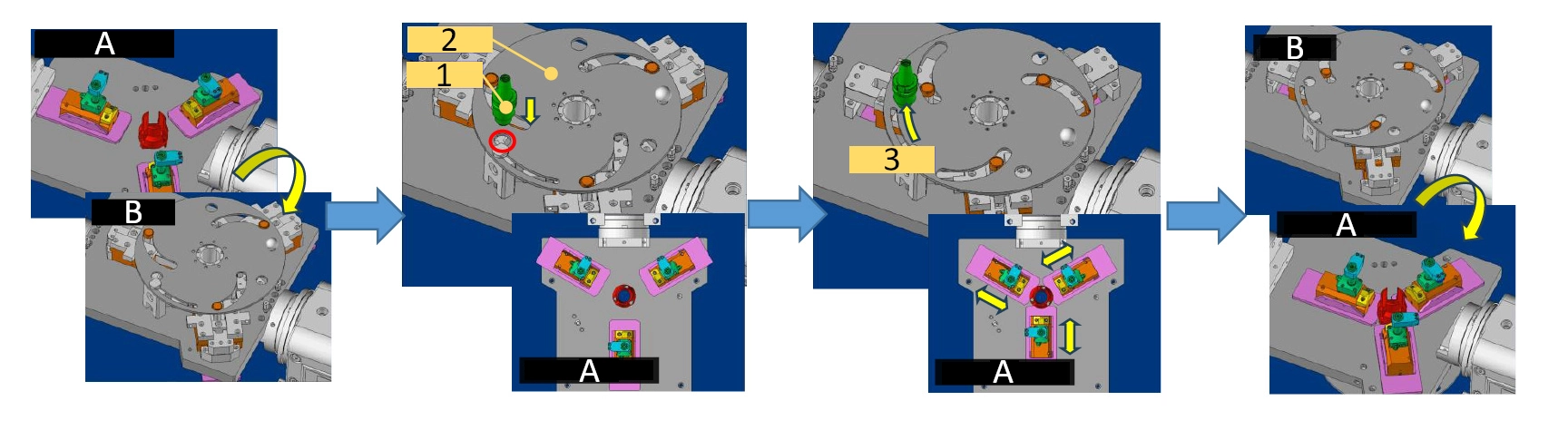

1: Odwrócenie przyrządu
2: Włóż narzędzie operacyjne
3: Obrót pierścienia regulacyjnego
4: Odwrócenie przyrządu
5: Odwrócenie przyrządu poprzez operację przechylenia
6: Włóż narzędzie do otworu w pierścieniu regulacyjnym
7: Obróć pierścień regulacyjny, aby wyregulować pozycję zacisku
8:Odwrócenie przyrządu poprzez operację pochylenia
9: Pierścień regulacyjny, 10: Narzędzia operacyjne, 11: Obrót pierścienia, 12: Powierzchnia zacisku roboczego, 13: Tylna strona szablonu, 14: Powierzchnia zacisku roboczego, 15: Tylna strona przyrządu, 16: Powierzchnia zacisku roboczego, 17: Element roboczy powierzchnia zacisku
2: Włóż narzędzie operacyjne
3: Obrót pierścienia regulacyjnego
4: Odwrócenie przyrządu
5: Odwrócenie przyrządu poprzez operację przechylenia
6: Włóż narzędzie do otworu w pierścieniu regulacyjnym
7: Obróć pierścień regulacyjny, aby wyregulować pozycję zacisku
8:Odwrócenie przyrządu poprzez operację pochylenia
9: Pierścień regulacyjny, 10: Narzędzia operacyjne, 11: Obrót pierścienia, 12: Powierzchnia zacisku roboczego, 13: Tylna strona szablonu, 14: Powierzchnia zacisku roboczego, 15: Tylna strona przyrządu, 16: Powierzchnia zacisku roboczego, 17: Element roboczy powierzchnia zacisku
O to chodzi!
Elastyczne zmiany etapów za pomocą ruchu wrzeciona
Doskonały!
Za pomocą narzędzia centrującego możliwe jest centrowanie szerokiej gamy detali.

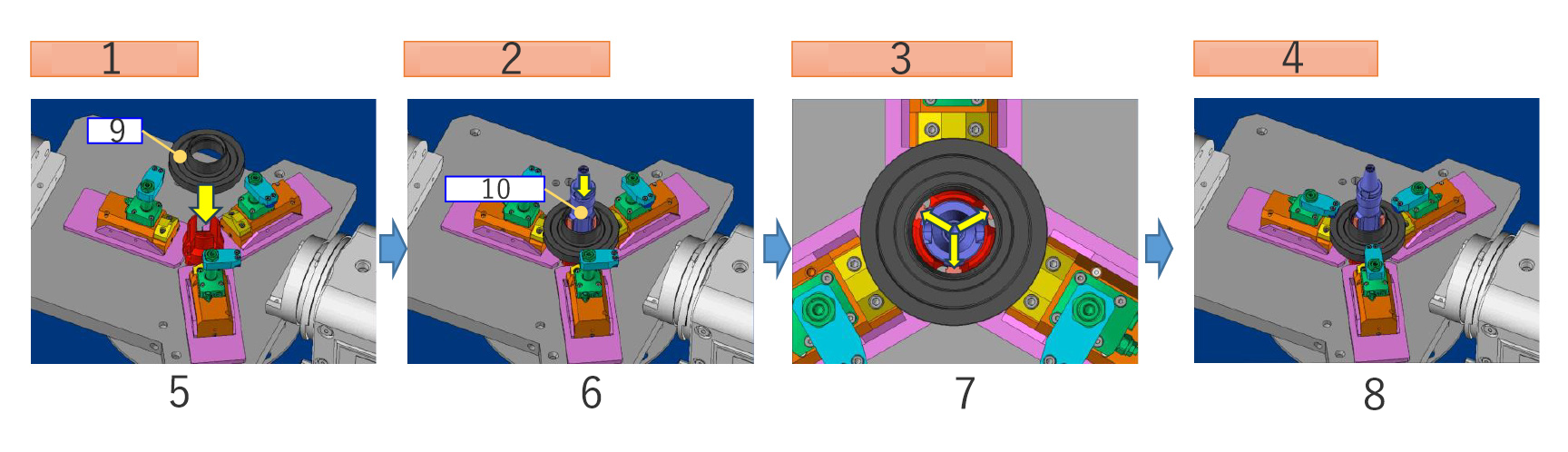

1: Wkładanie przedmiotu obrabianego
2: Włóż narzędzie centrujące
3: Centrowanie przedmiotu obrabianego
4: Zacisk roboczy
5: Załadunek detali z zewnątrz maszyny
6: Włóż narzędzie centrujące przymocowane do wrzeciona narzędzia do przedmiotu obrabianego
7: Rozszerz pazur centrujący za pomocą chłodziwa wrzeciona. Wyśrodkuj przedmiot obrabiany
8:Po zamocowaniu przedmiotu zmień narzędzie i rozpocznij obróbkę.
9: praca
10: narzędzie centrujące
2: Włóż narzędzie centrujące
3: Centrowanie przedmiotu obrabianego
4: Zacisk roboczy
5: Załadunek detali z zewnątrz maszyny
6: Włóż narzędzie centrujące przymocowane do wrzeciona narzędzia do przedmiotu obrabianego
7: Rozszerz pazur centrujący za pomocą chłodziwa wrzeciona. Wyśrodkuj przedmiot obrabiany
8:Po zamocowaniu przedmiotu zmień narzędzie i rozpocznij obróbkę.
9: praca
10: narzędzie centrujące
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Przyrządy mocujące konwencjonalnie stosowane do obróbki wyrobów w kształcie kół koronowych nie są uniwersalne i konieczne jest przygotowanie przyrządów do każdego rodzaju produktu, co wiąże się z dużymi kosztami.
Ponadto przy zmianie rodzaju produktu wymiana przyrządów wymaga czasu.
„Punkty rozwoju”
- Dzięki swobodnej regulacji zacisku „Naruto Jig” pojedyncza maszyna może obsłużyć szeroką gamę przedmiotów obrabianych.
Co więcej, poprzez regulację położenia zacisku i centrowanie przedmiotu obrabianego za pomocą ruchu wrzeciona, realizowane są automatyczne zmiany etapów, co przyczynia się do oszczędności inwestycji i pracy.
Nazwa produktu wzięła się stąd, że kształt krążka zmieniającego znajdującego się z tyłu powierzchni zacisku przypomina kształtem produkt spożywczy.
