D-cut narzędzie
Obróbką śrubową jesteśmy w stanie wyciąć każdy otwór!
Różne typy ze względu na obróbkę śrubową Kompatybilny ze średnicą otworu Możliwy
Ze względu na niższy opór cięcia Zmniejszenie zużycia energii o 20%.
Zmniejsz moc wrzeciona, Osiągnij redukcję
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──
Jedno narzędzie do cięcia w kształcie litery D może obsługiwać różne średnice otworów w procesie obróbki śrubowej.
Umożliwia obróbkę z dużą prędkością przy użyciu optymalnego materiału krawędzi skrawającej. Specyfikacja wielu ostrzy i unikalny mechanizm regulacji ugięcia ostrza umożliwiają obróbkę przy niskich oporach.
Ponieważ obciążenie wrzeciona jest zmniejszone, możliwe jest zmniejszenie rozmiaru wrzeciona (z konwencjonalnej obrabiarki zgrubnej nr 50 do nr 40!).
O to chodzi!
Ujednolicenie narzędzi dzięki obróbce śrubowej
Doskonały!

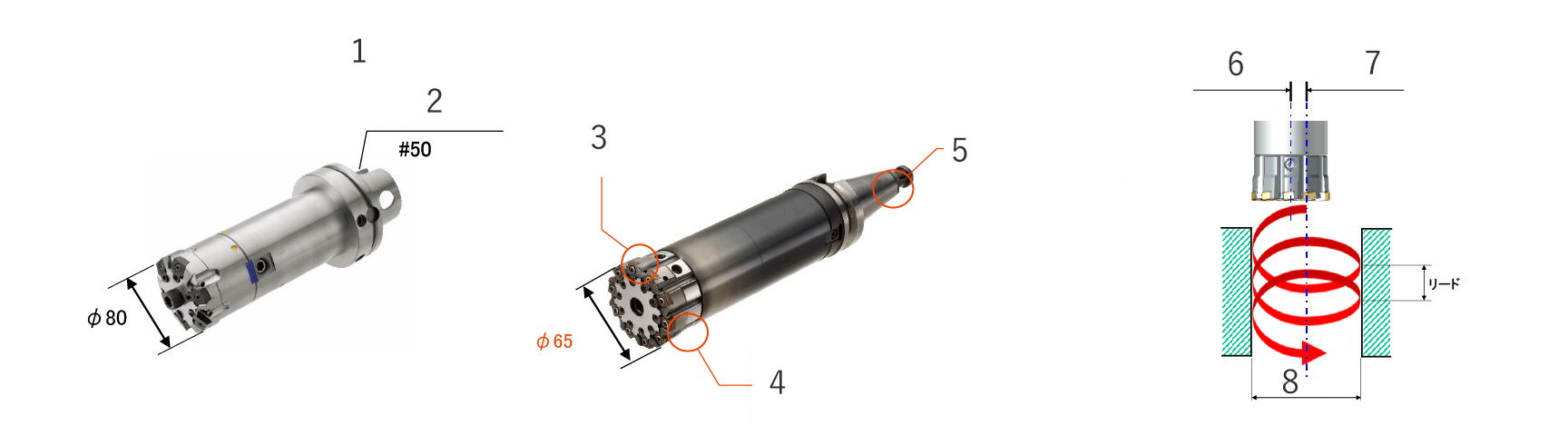

Narzędzie do cięcia D (Obróbka spiralna)
2: Interfejs nr
3: Stabilna dokładność obróbki z regulacją bicia ostrza
4: Wysokowydajna obróbka przy użyciu wielu ostrzy
5: Interfejs nr 40
6: Skupiony na narzędziach
7: Skoncentrowany na pracy
8: Średnica robocza

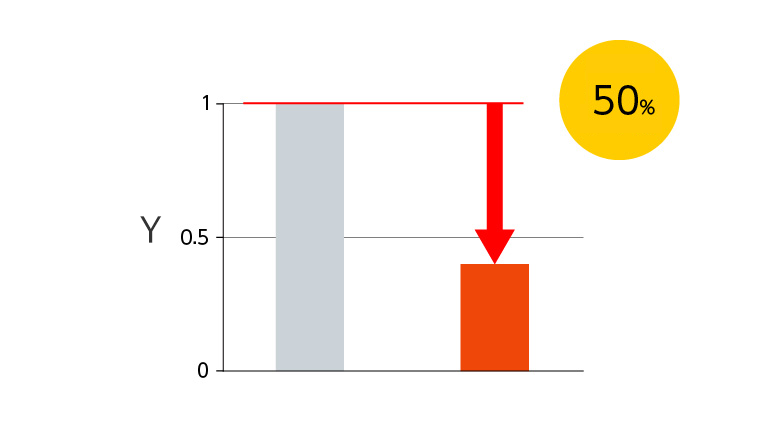

Redukcja siły skrawania (momentu obrotowego)
Dobry!
50% Zmniejszono o ponad
(Y: Gdy przetwarzanie konwencjonalne jest ustawione na 1, SZARY: Nudna obróbka; CZERWONY: Obróbka spiralna )

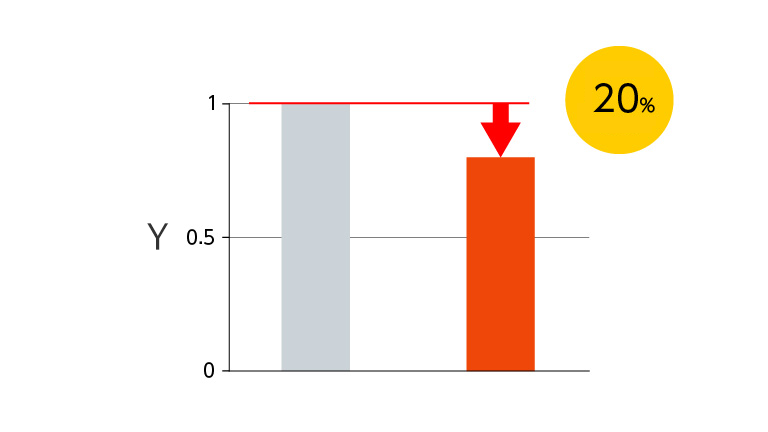

Zmniejsz zużycie energii
Dobry!
20% zmniejszenie
(Y: Gdy przetwarzanie konwencjonalne jest ustawione na 1, SZARY: Nudna obróbka; CZERWONY: Obróbka spiralna )
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- W zakładach produkcyjnych rośnie zapotrzebowanie na produkcję wieloproduktową.
- Aby jednak uwzględnić różne średnice każdego przedmiotu obrabianego, wymagane są narzędzia dopasowane do każdej średnicy otworu, co zwiększa nowe inwestycje w sprzęt i narzędzia.
„Punkty rozwoju”
- „Narzędzie D-cut” wykorzystuje obróbkę śrubową, umożliwiając obróbkę szerokiej gamy detali i zmniejszając liczbę narzędzi.
- Co więcej, unikalny, specjalny mechanizm regulacji krawędzi skrawającej i bicia ostrza umożliwia obróbkę przy niskich oporach, co skutkuje „redukcją kosztów” i „zmniejszeniem rozmiaru sprzętu”.
Przykład przetwarzania
Użyte wyposażenie
Materiał roboczy
Średnica narzędzia
Średnica obróbki Nerai
Długość cięcia
135mm
Dodatek
- Warunki skrawania (czas skrawania 23s)
Prędkość obrotowa wrzeciona
Zasilanie obrotowe
Ołów
Promień konturowania
Płyn chłodzący

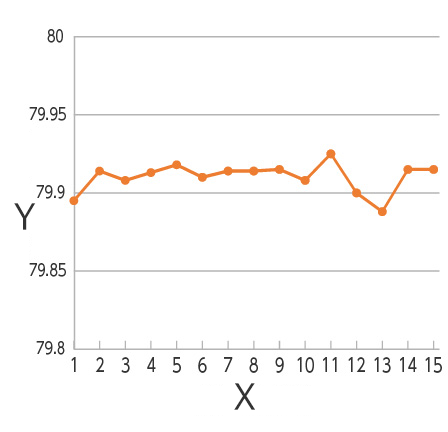

Średnica obróbki
(Y: Średnica obróbki (mm), X: Liczba obróbek (otworów))

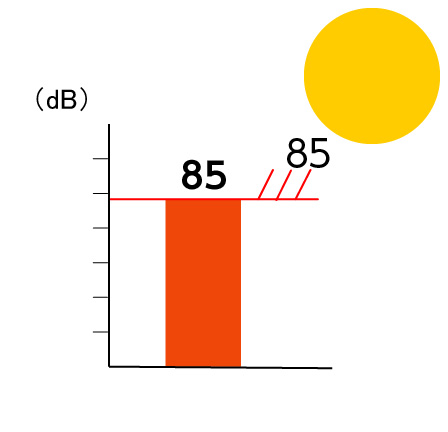

Dźwięk cięcia
Ograniczenia środowiskowe

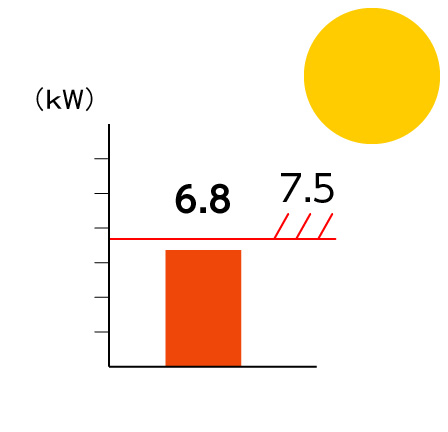

Moc wrzeciona
Ograniczenia sprzętowe
Specyfikacja produktu
- Specyfikacje narzędzi
Średnica narzędzia x liczba zębów
Średnica obróbki
wstaw ocenę
ø55 x 8 sztuk
(Żeliwo) Ceramika
(Aluminium) Węglik + DLC
ø65×10 sztuk
(Żeliwo) Ceramika
(Aluminium) Węglik + DLC
(Żeliwo) Ceramika
(Aluminium) Węglik + DLC
- Specyfikacje narzędzi
Blok cylindrów Zgrubna obróbka otworu cylindra Obudowa
mostu pędnego Zgrubna obróbka głównego otworu
