Rozwiertak równoważący
Doskonała dokładność wykańczania nawet przy obróbce głębokich otworów dzięki wyjątkowemu kształtowi wyważenia!
Idealny do wykańczania głębokich otworów z „doskonałym prowadzeniem” i „doskonałym wyważeniem obrotowym” !
Z wyjątkowo wyważonym kształtem i optymalnym układem przelotek Osiąga wysoką precyzję obróbki
Ze specjalną konstrukcją chłodziwa Zapobieganie zadrapaniom przedmiotu obrabianego
„Jestem taki szczęśliwy i niesamowity!”
── Jestem taki szczęśliwy! niesamowity! Przedstawiamy pomysły i technologie ──

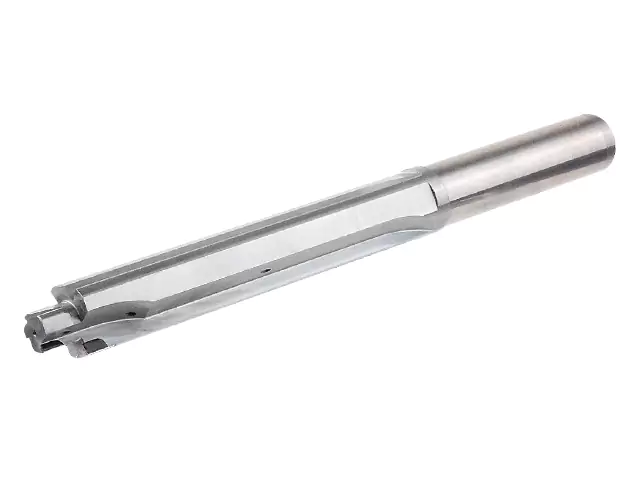

Rozwiertak równoważący składa się z 4-punktowej podkładki prowadzącej + 1 ostrza PKD.
Konstrukcja rowka uwzględnia równowagę obrotową rozwiertaka, tłumiąc drgania podczas obrotu, nawet jeśli narzędzie wystaje na długo. Umożliwia osiągnięcie „wysokiej precyzji obróbki” w obróbce głębokich otworów poprzez rozmieszczenie prowadnic uwzględniających opór skrawania.
Specjalna konstrukcja otworu chłodzącego zapewnia smarowność podczas cięcia i zapobiega zarysowaniu przedmiotu obrabianego.
Doskonała okrągłość
Dobry!

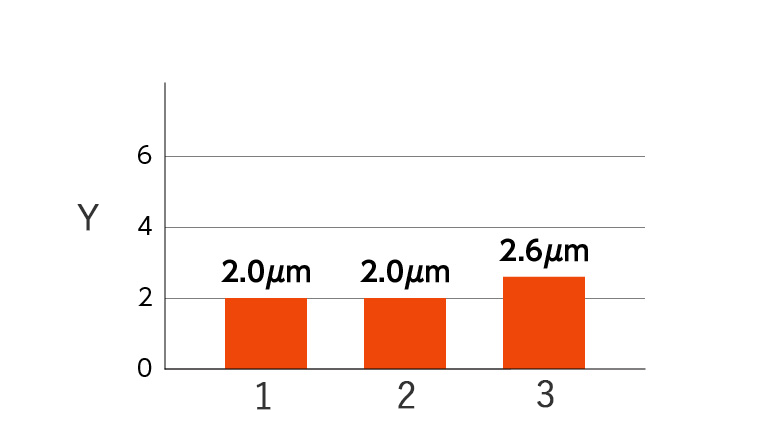

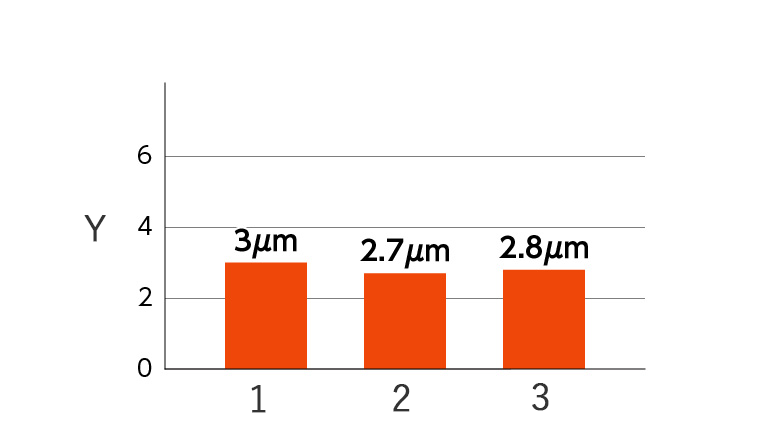

Okrągłość
(Y: (μm) Stopień kołowości 1: Motoguchi, 2: Podczas ~, 3: Z powrotem, )
Stabilna średnica otworu
Dobry!
Średnica dziury
(Y: (μm) Średnica Kitsuraby 1: Motoguchi, 2: Podczas ~, 3: Z powrotem, )
O to chodzi!
Wysoka precyzja osiągnięta dzięki optymalnemu umieszczeniu prowadnicy i wyjątkowemu wyważeniu obrotowemu
Doskonały!

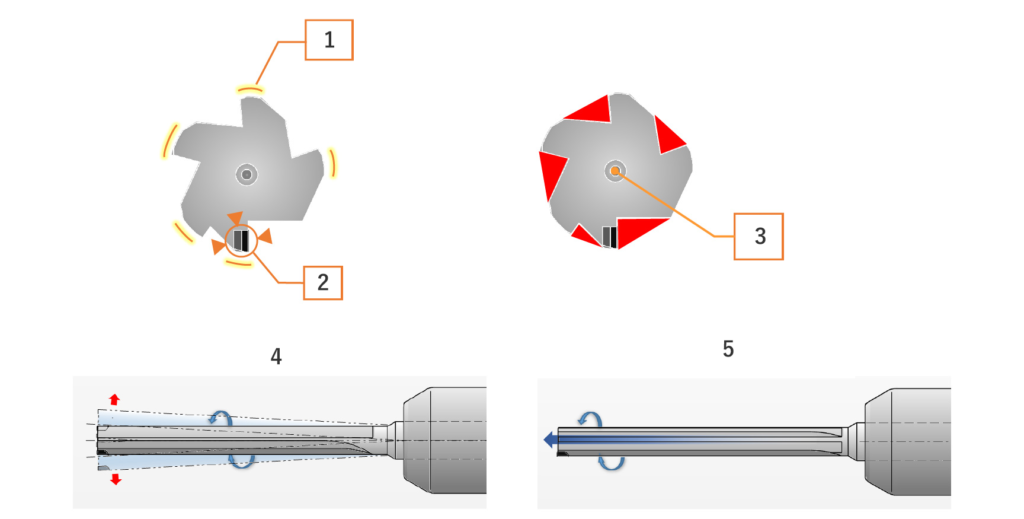

Kształt rowka z myślą o równowadze
- Doiga mocno super
Układ prowadnic uwzględniający opór cięcia - Ostrze PCD1
- Środek ciężkości stosuje się 3
Doskonała równowaga obrotowa - Rotacja czasu wahań Iki-gagare… Mari normalna
- Rozwiertak równoważący… tłumi ugięcie podczas obrotu
- Stabilność przy gryzieniu Stabilność podczas obróbki
Doskonała dokładność przetwarzania
O to chodzi!
Zapobiega uszkodzeniom przedmiotu obrabianego dzięki specjalnej konstrukcji chłodziwa dopasowanej do kształtu przedmiotu obrabianego.
Doskonały!

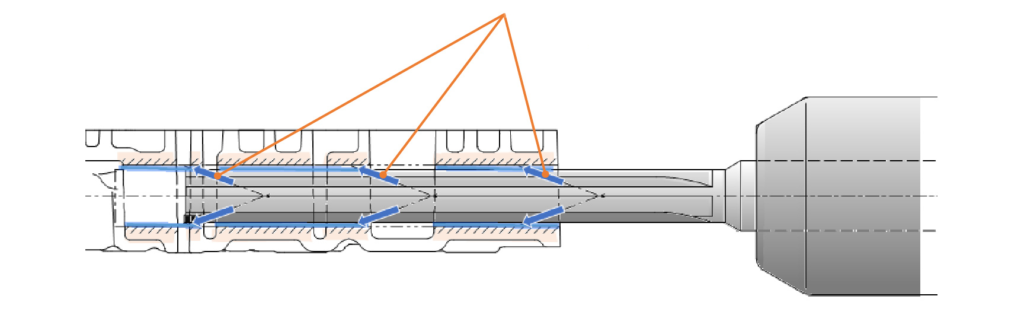

Nałóż chłodziwo na krawędź skrawającą i prowadnicę. Dostarczono specjalne specyfikacje chłodziwa
Koncepcja rozwoju/koncepcja produktu
„Aktualny stan i problemy”
- Przy obróbce głębokich otworów wysunięcie narzędzia staje się dłuższe, przez co balans obrotowy (przesunięcie środka ciężkości) jest duży, a siła odśrodkowa podczas obrotu powoduje zachowanie narzędzia, co skutkuje niestabilną dokładnością obróbki i niewystarczającym dopływem chłodziwa do sekcji prowadzącej, co może prowadzić do spawania.Wystąpił problem polegający na tym, że powodowało to zarysowania na powierzchni roboczej.
„Punkty rozwoju”
- „Rozwiertak równoważący” wykorzystuje specjalny kształt rowka z dobrze wyważonym obrotem, aby tłumić bicie podczas obrotu, a optymalne rozmieszczenie płytek prowadzących stabilizuje dokładność obróbki głębokich otworów.
Co więcej, dostarczając chłodziwo do całej prowadnicy, poprawia się smarowność, poprawia się spawanie z prowadnicą i eliminowane są zarysowania na powierzchni roboczej.

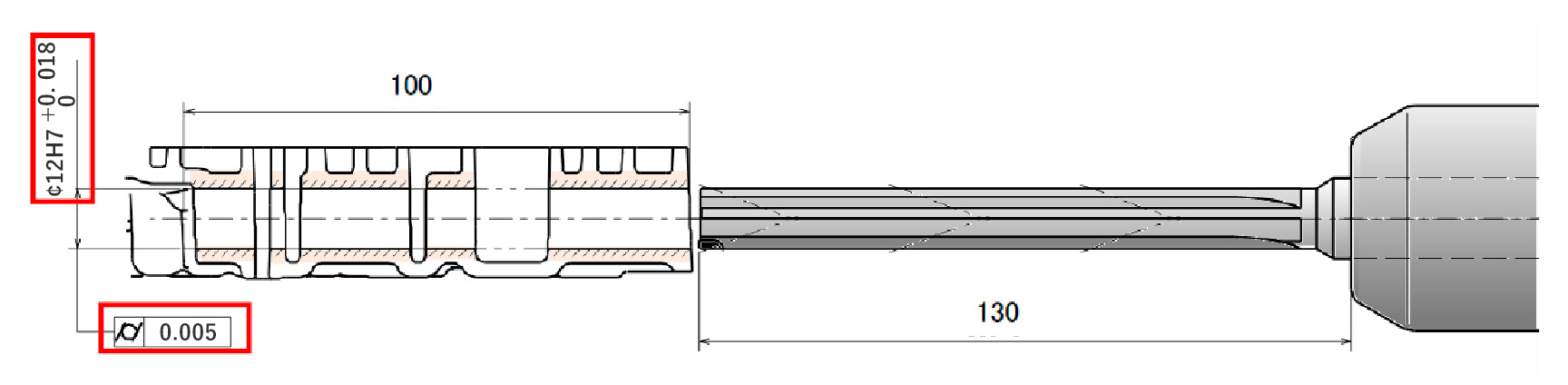

Przykład obróbki:
głębokiego otworu
Narzędzia użyte
Prace obróbcze
Materiał roboczy
ADC12
Średnica narzędzia
ø12
Warunki skrawania
Naddatek obróbczy
Wymagana dokładność
Cylindry czność

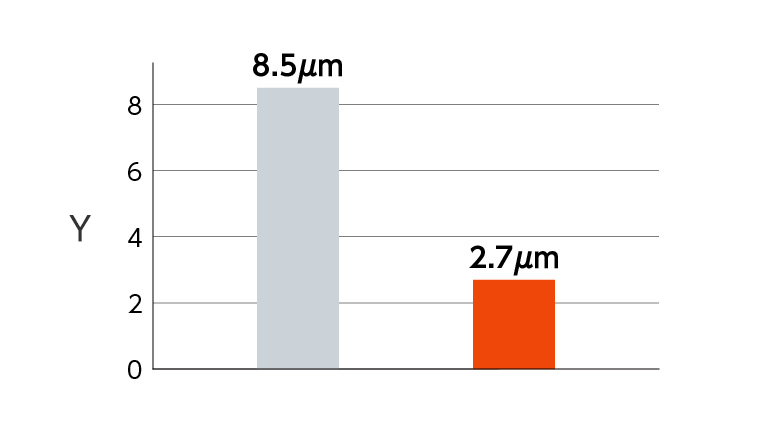

(Y: (μm) Stopień kołowości, SZARY: Konwencjonalny rozwiertak, CZERWONY: Rozwiertak równoważący)

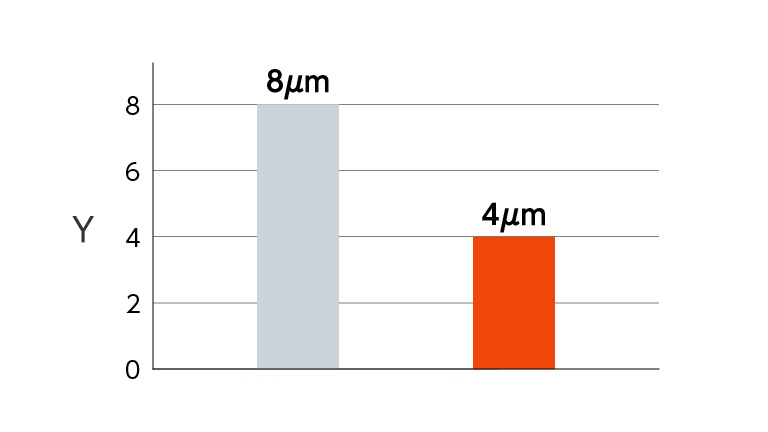

Średnica dziury
Specyfikacja produktu
- Specyfikacje narzędzi
Proces docelowy
Aluminiowy otwór o wysokiej precyzji/otwór pełny
* Jednorazowa obróbka materiału
Średnica ustawienia
ø8～
Standardowe warunki
Wydajność obróbki
- Przykład odpowiedniej pracy

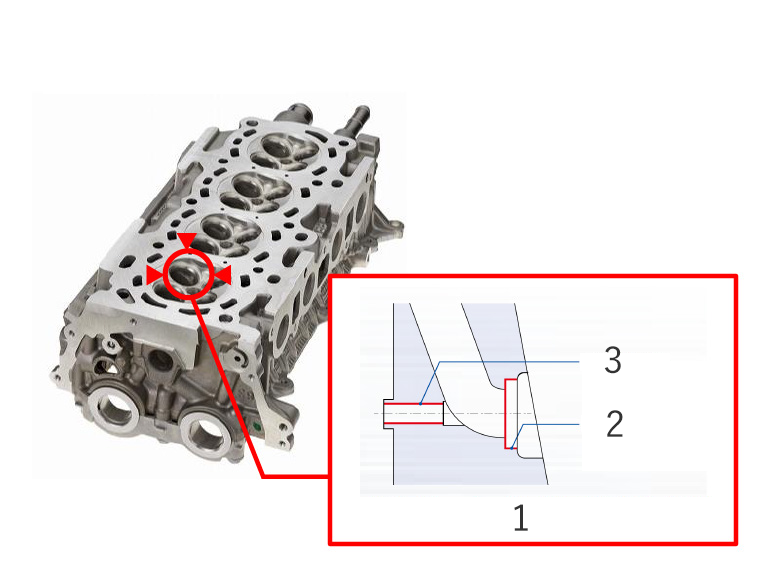

Głowica cylindra
2: Gniazdo zaworu Otwór wciskany
3: Prowadnica zaworu Otwór wciskany

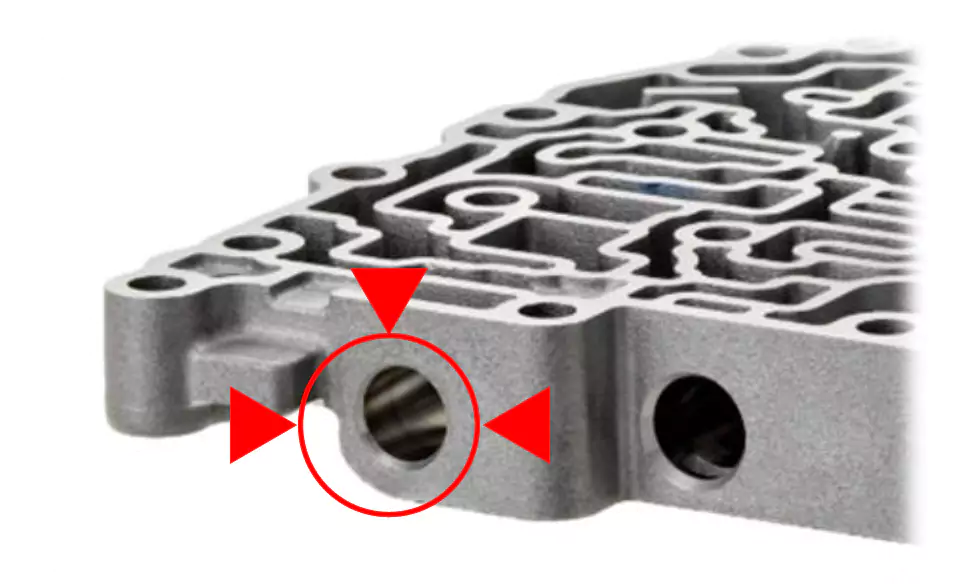

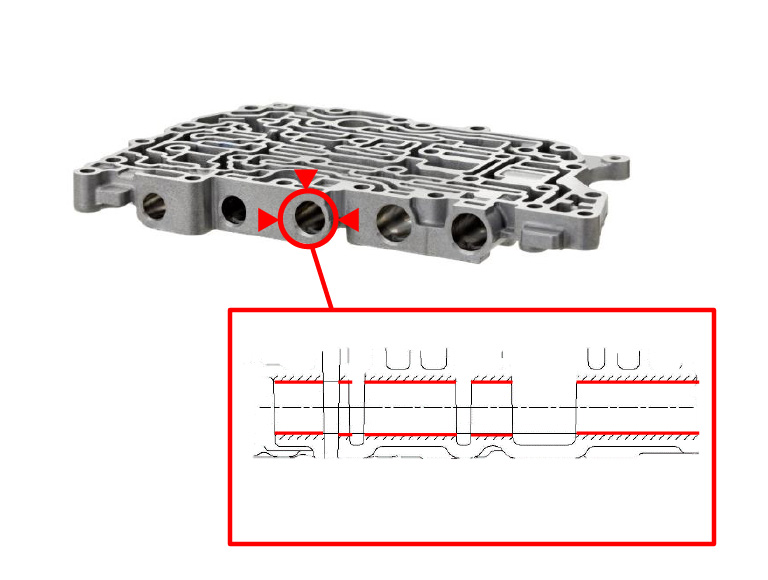

Korpus zaworu
Wykończenie otworu szpuli
